I.Descripción breve

Un esterilizador automático se utiliza ampliamente en las industrias médica, farmacéutica y de otro tipo. Algunas ocasiones especiales requieren una mayor calidad del aire en el espacio, por lo que las personas deben llevar a cabo la desinfección y esterilización del entorno de trabajo, para garantizar la investigación médica y científica normal. Por lo general, las personas usan esterilizador automático para desinfectar el ambiente. El dispositivo de esterilización tiene las ventajas de una operación simple, un buen efecto de esterilización.

1. Control de nivel de líquido: El desinfectante se almacena en el tanque de almacenamiento de líquidos. Cuando el equipo funciona correctamente, debe garantizar un desinfectante suficiente e instalar un dispositivo de detección de nivel de líquido.
2. Control de la fuente de aire: para garantizar un suministro de aire adecuado y descargar la vaporización del líquido de desinfección en el aire.
3. Bomba dosificadora: agregar desinfectante al evaporador
4. Evaporador: El requisito principal es que la temperatura del evaporador sea constante, para garantizar la vaporización normal del desinfectante

II. Esquema

Selección e equipo: LEVI-700E, LX3V-1616MT4H-A, LX3V-4PT, LX3V-4AD.

1. HMI Levi-700E se utiliza para realizar el funcionamiento del equipo, ajuste de datos y monitoreo.
2. LX3V-1616MT4H-A + LX3V-4PT + LX3V-4AD puede realizar una señal de entrada externa para controlar la bomba dosificadora de 4 pasos, la temperatura y la adquisición de humedad, la medición del nivel de líquido.
3. La bomba dosificadora de pasos controla principalmente la cantidad de líquido que se agrega al evaporador cada vez
4. El evaporador vaporiza principalmente el líquido esterilizado.
5. La bomba de aire descarga principalmente el gas de desinfección vaporizado en el aire, para lograr la función de desinfección del espacio.

Ventajas:
LEVI-700E HMI es una respuesta intuitiva y fácil de operar.
LX3V-1616MT4H-A, puede controlar el motor de cuatro pasos al mismo tiempo, pulso de alta velocidad de 4 vías, alta frecuencia de salida, alta precisión de control.
LX3V-4PT, LX3V-4AD puede recopilar 4 temperaturas, leer 4 * analógico y alta resolución.

III. Breve introducción al programa (pantalla parcial)

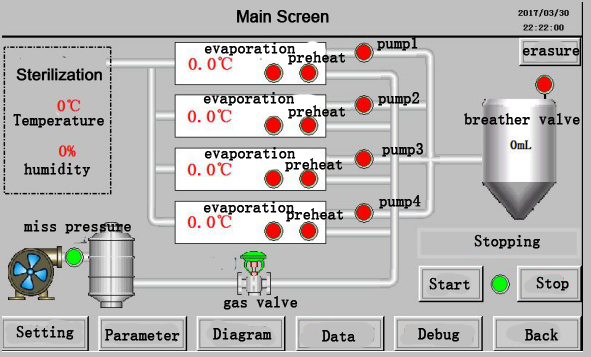

1. Pantalla principal: Esta pantalla es la pantalla principal. Muestra básicamente el flujo de trabajo y el estado de trabajo actual de la esterilización de 4 vías

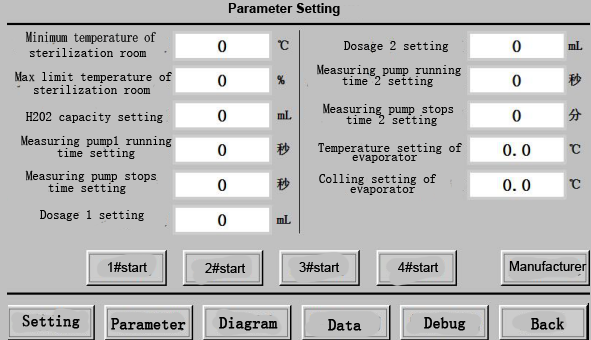

2. Pantalla de parámetros: Esta pantalla establece principalmente los parámetros del dispositivo.

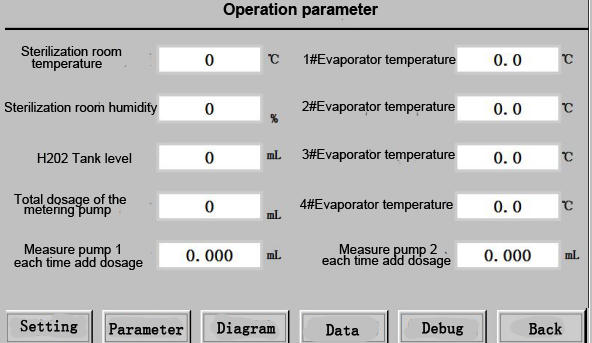

3. Pantalla de parámetros de funcionamiento: Esta pantalla es principalmente para monitorear los parámetros de operación del equipo.

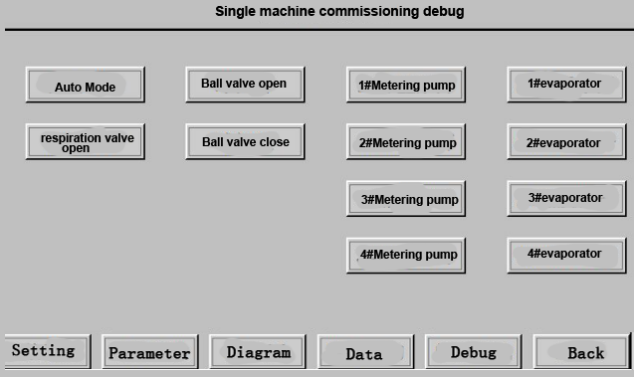

4. Pantalla de depuración de una sola máquina: Esta pantalla es principalmente para el dispositivo puede ser de un solo paso, principalmente para equipos de depuración.

5. Registro de datos: Esta pantalla registra los parámetros del equipo en funcionamiento y ajusta los parámetros del tiempo de consulta para cada período de tiempo para ver, también disponible derivado de USB.

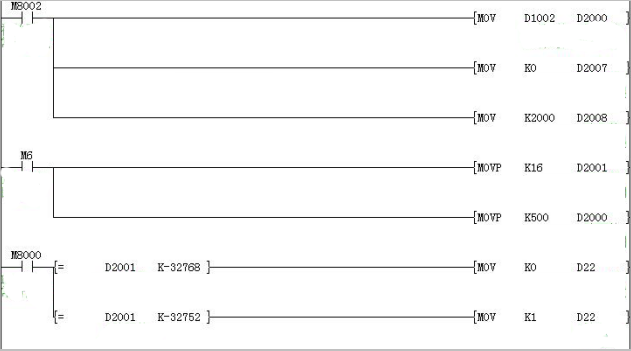

PLC part

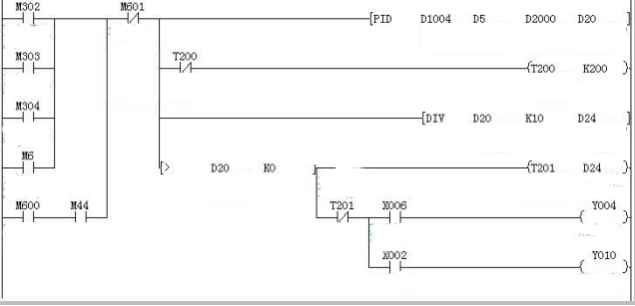

PID control

IV. Resumen del proyecto

1. Salida de pulso de alta velocidad
2. Control de temperatura PID
3. Salida analógica, para calcular la conversión del rango
