4 * Analog Input
Modelo | Canales | Resolución | Funcionalidad |

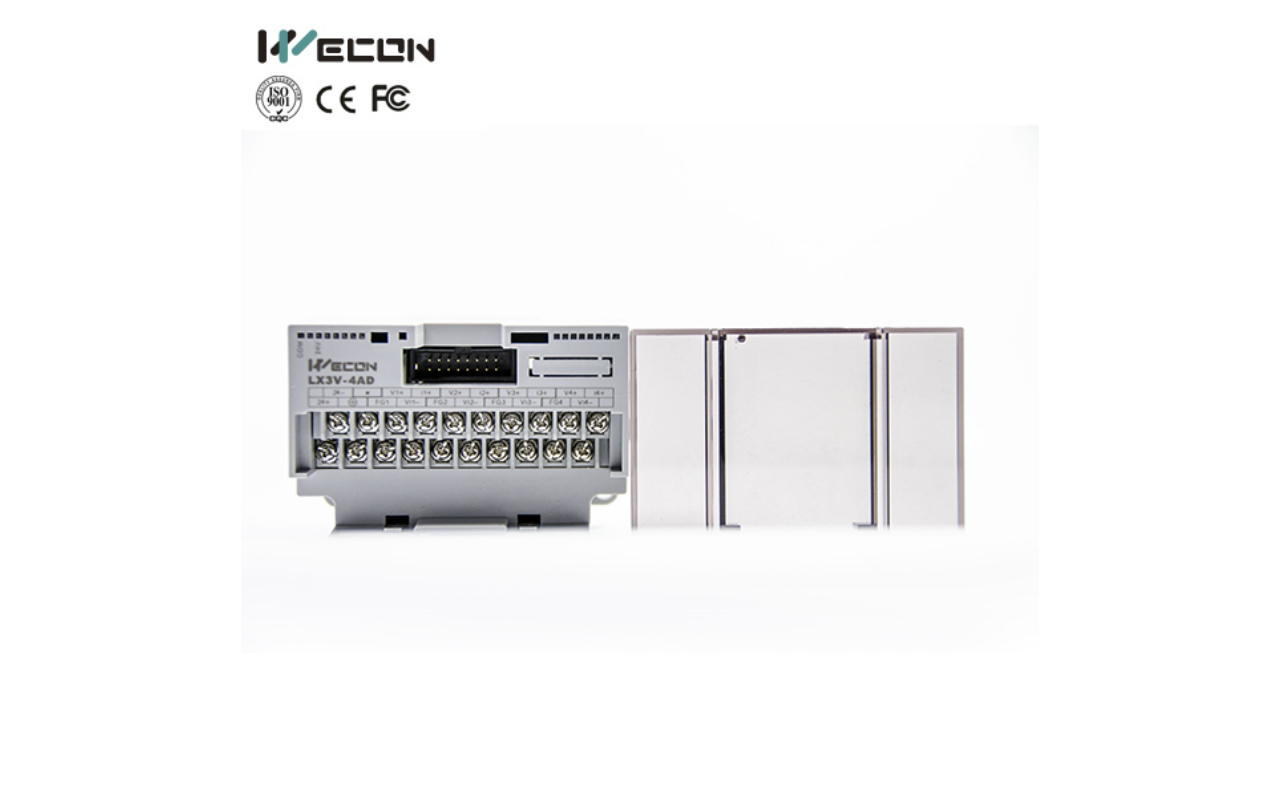

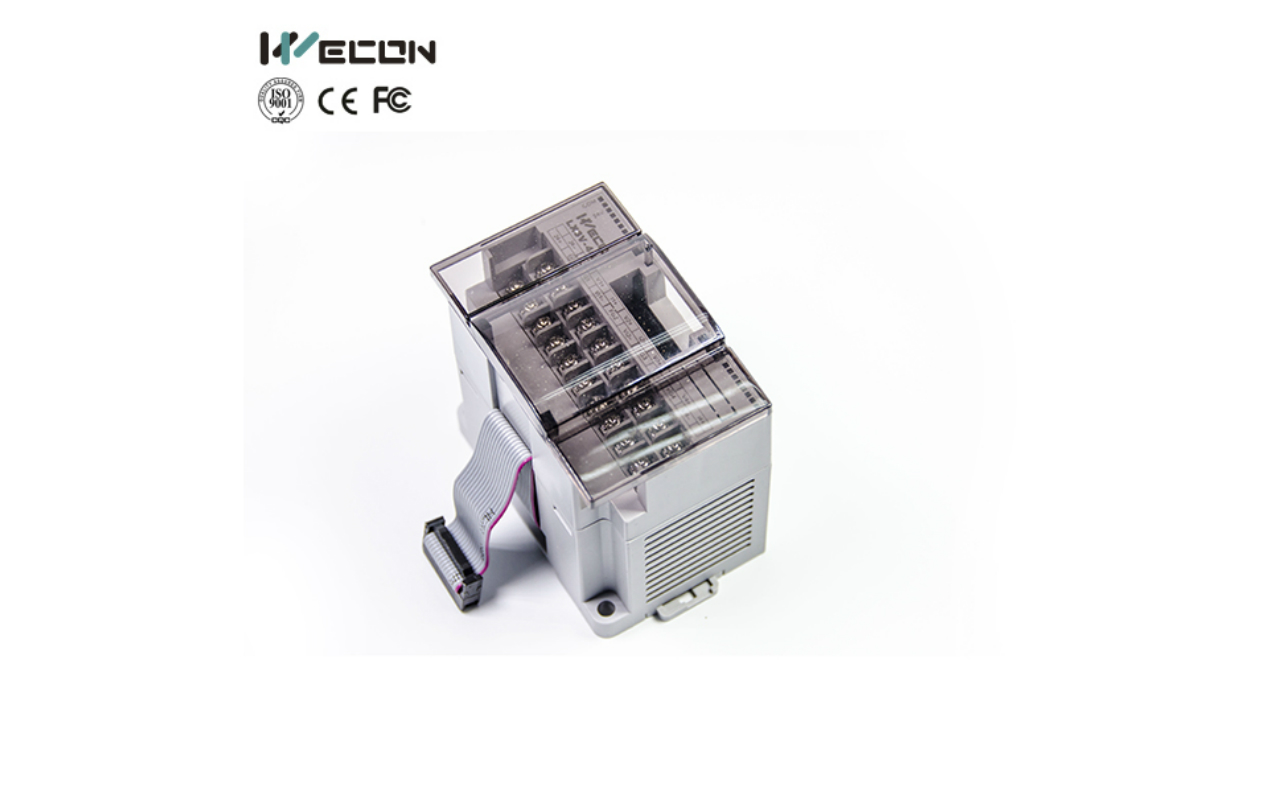

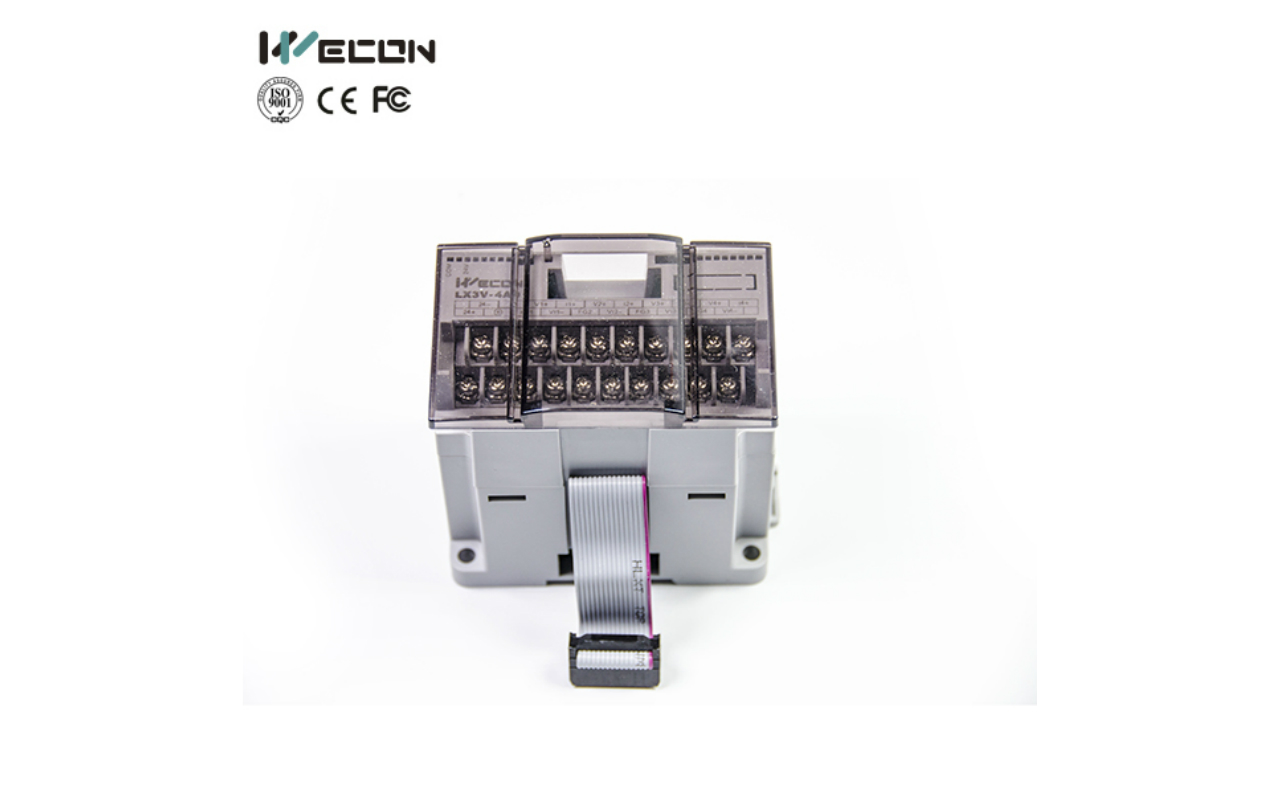

LX3V-4AD | 4 | 12 bits | Entrada de Señal Analógica |
Especificaciones
Sección | LX3V-4AD |
Tensión dieléctrica soportada | 500VAC, 1min (Entre todas las terminales y tierra) |
Fuente de Alimentación
Sección | LX3V-4AD |
Circuitos analógicos | 24V DC±10%, 55mA (Fuente de alimentación externa de la unidad principal) |
Circuitos Digitales | 5V DC, 90mA (Fuente de alimentación interna de la unidad principal) |
Entradas
Tensión de Entrada | Corriente de entrada | |
Artículos | Se puede seleccionar la entrada de tensión o corriente con su elección de terminal de entrada. Se pueden usar hasta cuatro puntos de entrada a la vez. | |
Rango de entrada Analógica | DC -10V a +10V (Resistencia de Entrada: 200kΩ). Advertencia: esta unidad puede resultar dañada por un voltaje de entrada superior a ±15V. | DC -20mA a +20mA (Resistencia de Entrada: 250Ω) Advertencia: esta unidad puede resultar dañada por un voltaje de entrada superior a ±32mA. |
Salida Digital | Conversión de 12 bits almacenada en forma de complemento a 2 de 16 bits Valor máximo: +2047 Valor mínimo: -2048 | |
Resolución | 5mV (10V rango predeterminado1/2000) | 20µA (20mA rango predeterminado 1/1000) |
Precisión General | ±1% (Para el rango de -10V a +10V) | ±1% (Para el rango de -20mA a +20mA) |
Velocidad de Conversión | 15ms/canal (Velocidad Normal), 6ms/canal (Velocidad Alta) | |
Certificación CE | Marcado CE | |
