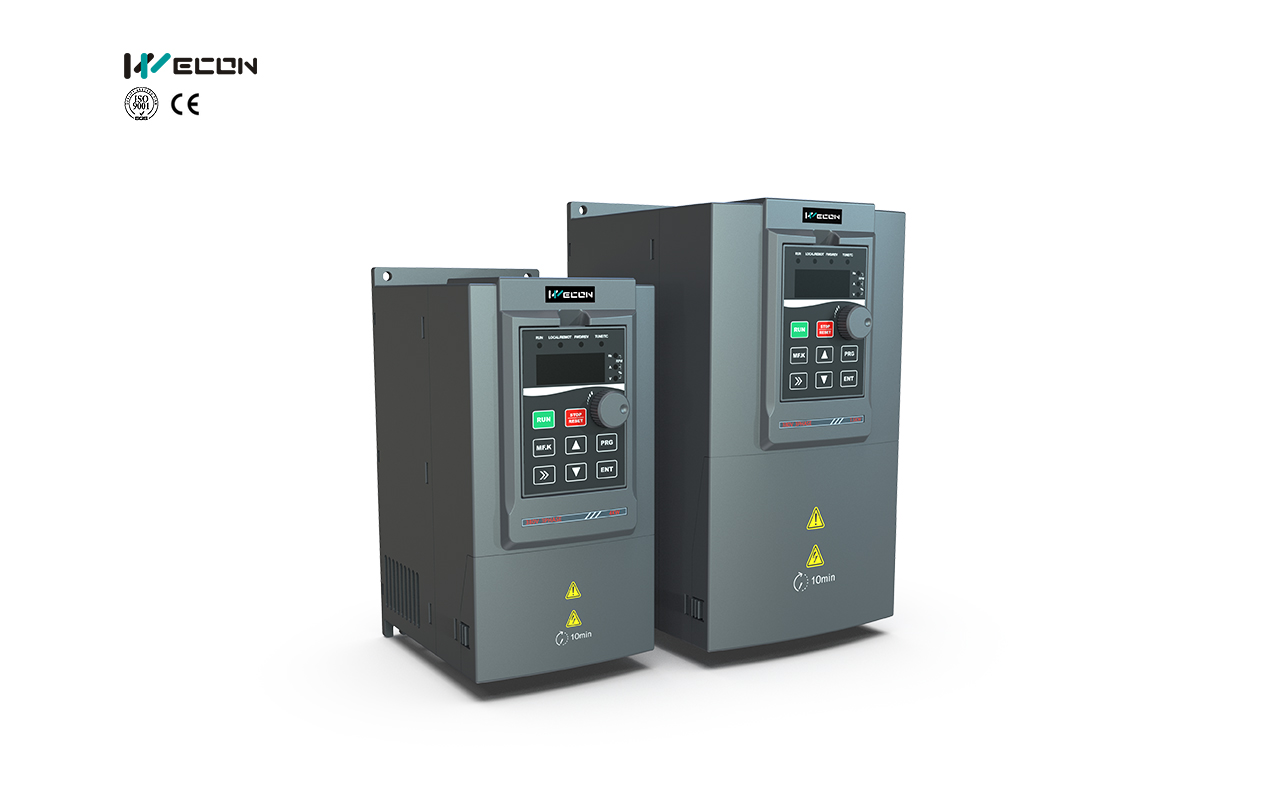

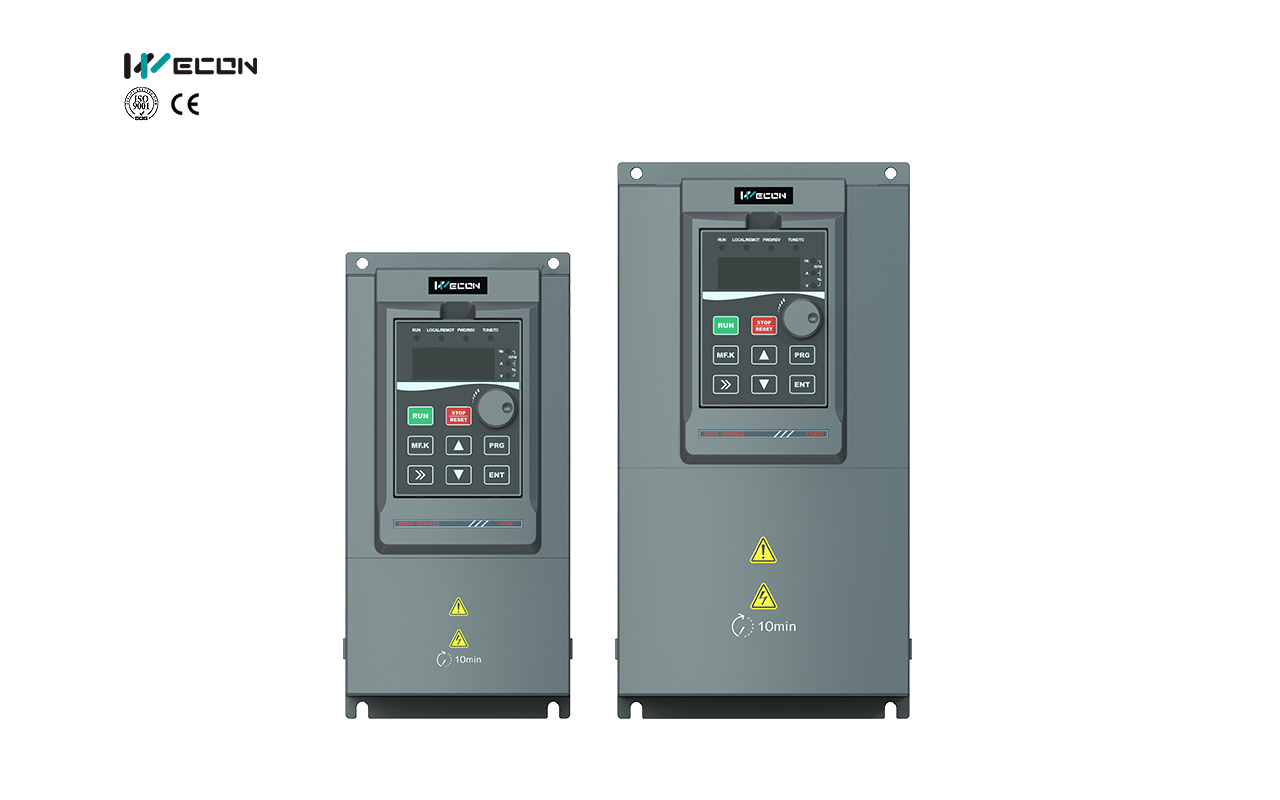

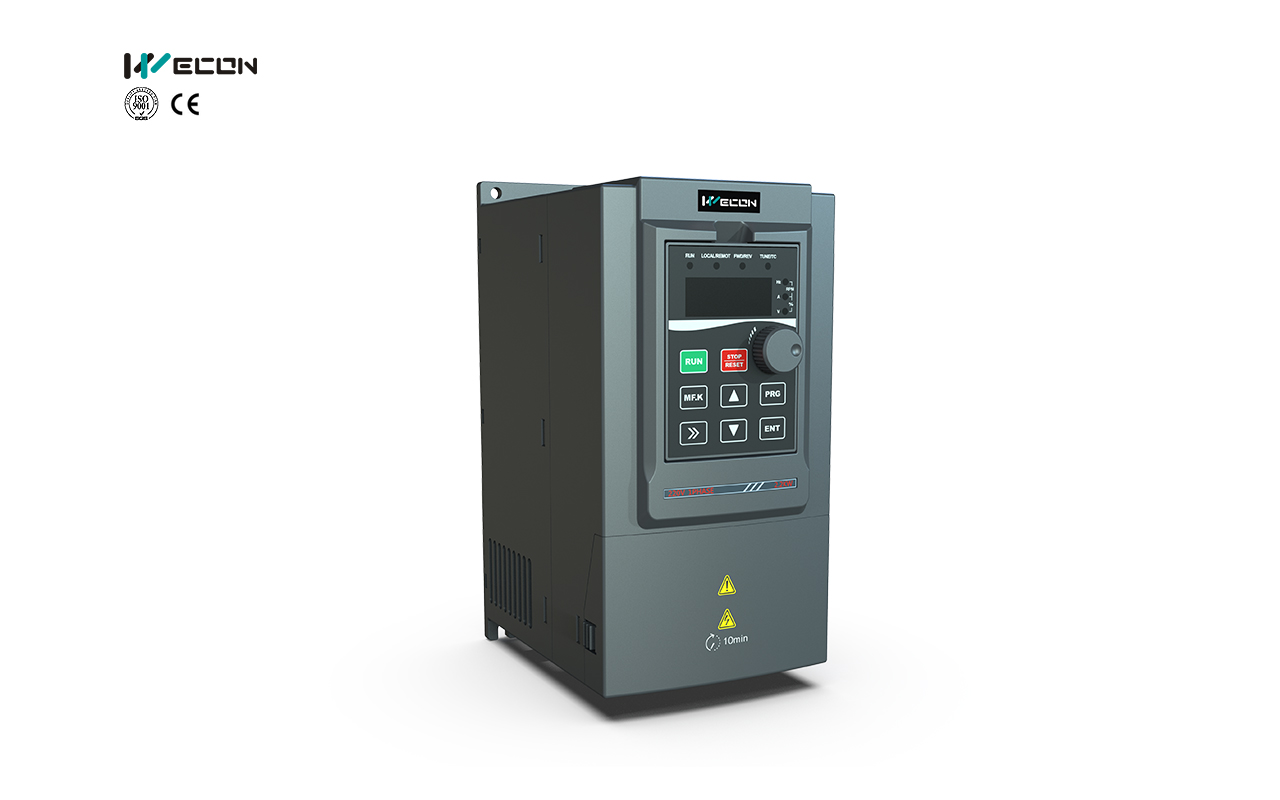

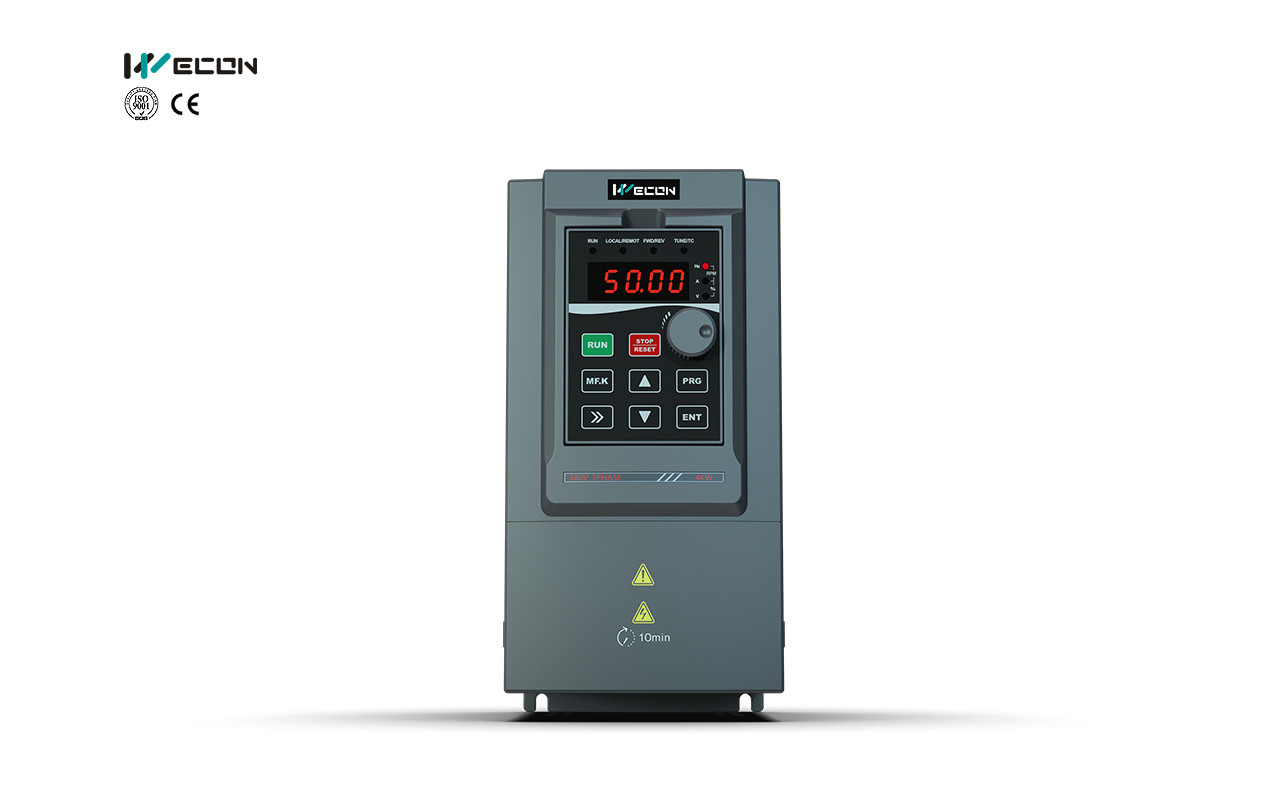

La serie VB es un variador de frecuencia AC de uso general de vector de bucle de alto rendimiento. Se mejora en estabilidad y confiabilidad a través de actualizaciones técnicas y optimización del producto para hacer frente a diversas aplicaciones complejas.
*Tecnología de control de vectores de alto rendimiento.
*Admite modo de velocidad y modo par.
*Baja velocidad con alto par de salida.
*Rango de frecuencia de salida:
SVC: 0-320Hz - V/F: 0-1000Hz.
*Tamaño compacto, fácil de instalar.
*Recubrimientos de alta calidad para un mejor desempeño de protección.
*Protección contra cortocircuitos en linea-tierra.
*Función PID optimizada
*Comunicación Modbus RTU.
Modelo | KW | HP | Corriente Nominal de Entrada (A) | Corriente Nominal de Salida (A) | Tensión de Entrada | Tipo General / Tipo Ventilador | Integrado con función de freno |
VB-4T5R5GB/7R5PB | 5.5 / 7.5 | 7.5 / 10 | 14.6 / 20.5 | 13 / 17 | 380V-440V/ Tres Fases | Tipo General / Tipo Ventilador | Si |
VB-4T7R5GB | 7.5 | 10.2 | 20.5 | 17 | 380V-440V/ Tres Fases | Tipo General / Tipo Ventilador | Si |
Especificaciones
Características de Control | Modo de Control | Control V/F; Control Vectorial sin sensores (SVC); Control de Torque |
Par de Arranque | Tipo G: 0.5Hz/150 % (SVC); Tipo P: 0.5Hz/100% | |
Rango de Ajuste de Velocidad | 1:100 (SVC) | |
Precisión de retención de Velocidad | ± 0.5 % (SVC) | |
Capacidad de Sobrecarga | Tipo G: 150 % de corriente nominal por 60s; 180 % de corriente nominal por 1s | |
Entrada / Salida | Tensión de Entrada | 380V/415V/440V;fluctuation range:380V(-15%)~440V(+10%) |
Frecuencia de Entrada | 50/60Hz: Margen de Fluctuación ±5% | |
Tensión de Salida | 0-Tensión Nominal de Entrada | |
Frecuencia de Salida | SVC: 0~320Hz, V/F: 0~1000Hz | |
Entrada Analógica | 2 canales | |
Entrada Digital | 6 canales | |
Terminales de Entrada/Salida | Salida Analógica | 2 canales |
Salida Digital | 1 canales | |
Salida a Relé | 2 canales | |
Terminal de Comunicación RS485 | 1 canal | |
Fuente de Alimentación | 2 canales ( 1 canal 10V/ 1 canal 24V) | |
Entorno de Aplicación | Altitud | A menos de 1000 m, el servicio tiene una capacidad reducida por encima de 1000 m, reducción del 1% de la capacidad cada 100 m de aumento de altura. |
Temperatura Ambiente | -10°C ~ + 40°C (El servicio tiene una capacidad reducida para 40°C ~ 50°C) | |
Humedad | <95%RH, Sin condensación de agua | |
Vibración | < 5.9m/s2 (0.6g) | |
Temperatura de Almacenamiento | -40°C~+ 60°C | |
Carcasa | Material de Carcasa | Metal |
Tamaño Total (mm) | 348.00 (Altura)*182.00 (Ancho)*211.00 (Profundidad) | |
Peso (Kg) | 7 | |
Dimensiones de Empaque (mm) | 410.00 (Altura)*260.00 (Ancho)*291.00 (Profundidad) |
