Más rápido: 0.01us~0.03us velocidad de ejecución;
Admite mayor capacidad de programa: 48 000 pasos;
Admite la tasa de baudios más alta: 921600;
Admite interrupción externa de 8 canales y admite bordes ascendentes y descendentes;
Soporta interrupción de temporizador de alta velocidad de 100us;
Admite hasta 100 interrupciones de conteo de alta velocidad;
Soporta E-CAM;
Soporta equipos electrónicos;
Admite autoajuste eficiente y estable de PID y CCPID;
Admite módulo IO y módulo analógico de la serie LX 3V;
Admite módulos BD de la serie LX 3V (el módulo BD de comunicación no es compatible ahora).
Modelo LX5V | Entrada/Salida | Tipo de Salida | Contador de Pulsos | E-CAM | Salida de Pulsos | RS485 | Tarjeta BD | Modulo | Fuente de Alimentación | Ethernet |

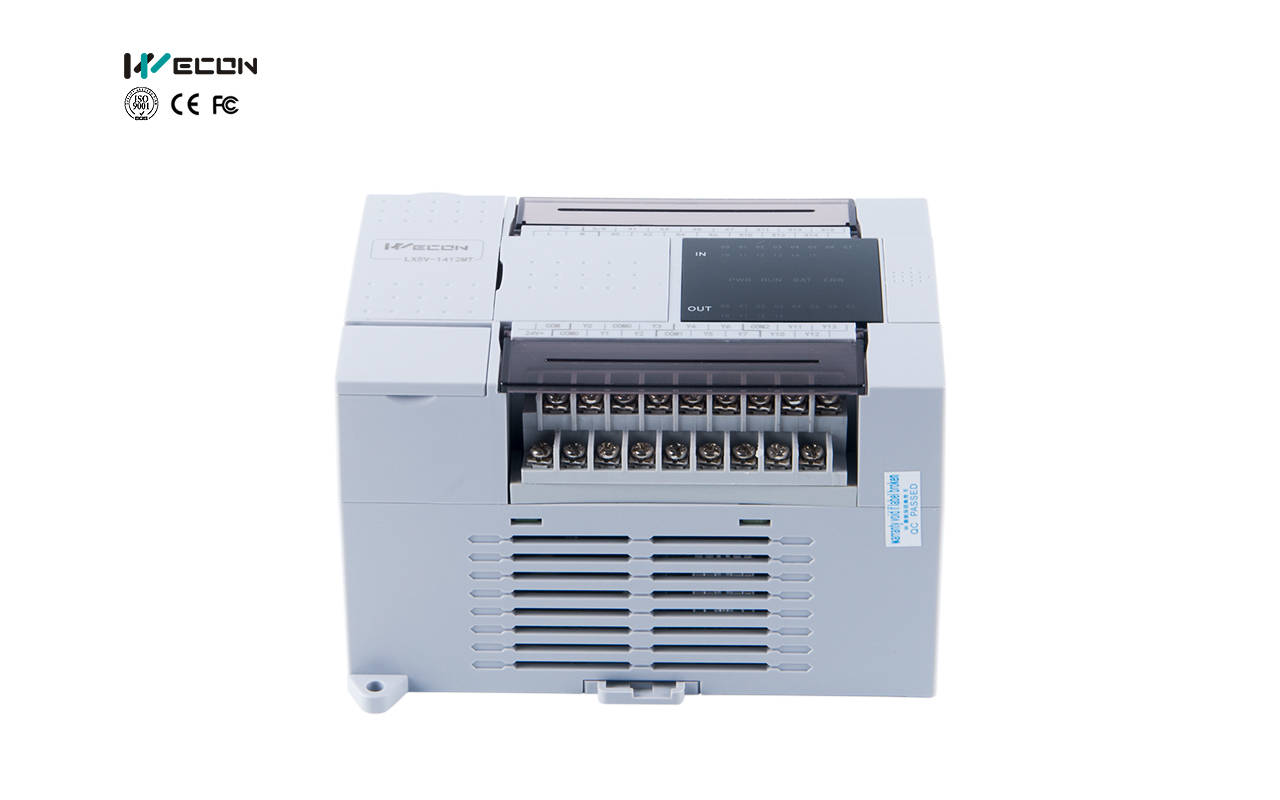

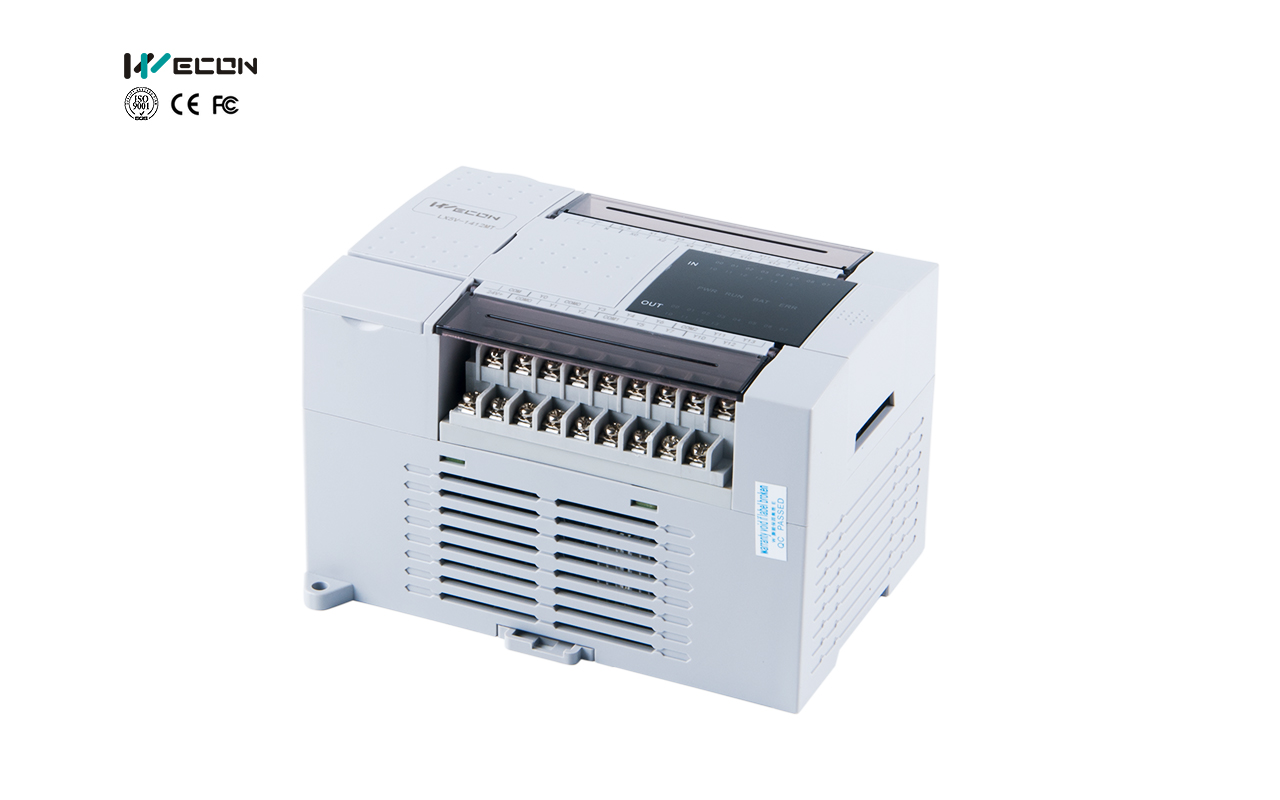

LX5V-1412MT-A(D/AN/DN) | 14/12 | Transistor | 4 | Sí | 4 | 2 | 1 | Sí | AC(DC) | Opcional |
GENERAL
Sección | Series LX5S |
Modo de Ejecución | Escaneo redondo / Interrupción |
Programación | Lista de instrucciones/diagrama de escalera |
Instrucciones totales | Instrucciones básicas: 29 / Instrucciones de aplicación: 170 |
Tiempo de Ejecución | Instrucciones básicas: 0.01-0.03us |
Almacenamiento del sistema | 512KB |
Descarga/ Monitoreo | Cable de programación (serial) / Micro USB |
Salida de pulsos de alta velocidad | Tipo Transistor; 4 canales / 200KHz |
Interrupción de contador de alta velocidad | 100 canales |
Interrupción de entrada externa | X0-X7 admite flancos ascendentes y descendentes |
Interrupción del temporizador | 100 canales, admite interrupción de 0,1 ms |
Entrada de alta velocidad única | 4 canales 150K Hz |
Fase AB de entrada de alta velocidad | 4 canal 100K Hz, admite 1,2 o 4 tiempos de frecuencia |
Direcciones de tenencia | Ajustado por software |
Almacenamiento | FLASH |
Filtro | Para todas las terminales de entrada |
Puerto Serial | COM1（RS422 o RS485), COM2（RS485） |
Temperatura | Temperatura de trabajo: 0 ~ 55℃ /Temperatura de almacenamiento: 0 ~ 70℃ |
Humedad | 35~ 85%RH (Sin condensación) |
Resistencia a los golpes | Estándar JIS C 0040 |
Inmunidad a la influencia | Cumple con los estándares IEC61000-4-4 and GB/T 17626.4: Amplitud de tensión de ruido1KVP-P, ancho de pulso10us, periodo 0.3 s, tiempo de borde 5ns, duración 1min. |
Suministro USB | Uso para actualizar el firmware, descargar el diagrama de escalera |
Fuente de Alimentación
Sección | AC | DC |
Fuente de Alimentación | AC 85~265V 50 ~ 60Hz | DC 24V±10% |
Tiempo de corte de energía | 10ms | 10ms |
Fusible de potencia | 250V 3.15A | 250V 3.15A |
Corriente de punta | <15A 5ms / AC 100V; <30A 5ms / AC 200V | <15A 1ms / DC 24V |
Consumo de energía | <60W | <30W |
Salida de potencia | DC 24V 700mA | <30w (No incluye la fuente de alimentación externa para módulos) |
Salida
Sección | Relé | Transistor | |
Modo de salida | -- | NPN | |
Alimentación de entrada | DC 24V | DC 24V | |
Circuito de salida | <AC 250V o <DC 30 | DC 5~30V | |
Corriente de puerto COM | -- | <0.1mA (DC 30V) | |
Aislamiento | Mecánico | Acoplamiento óptico | |
Corriente de fuga | -- | 0.1mA / DC 30V | |
Min. Carga | -- | DC5V 2mA | |
Max. Carga | Resistiva | Punto 2A, Puerto COM 8A | Punto 0.5A Puerto COM 0.8A Punto HSPO 0.3A |
Inductiva | 80VA | 12W/DC24V, Punto HSPO 7.2W | |
General | 100W | 0.9W/DC 24V | |
