Dec,31,2021Con el aumento de pedidos en WECON ig HMI, la consulta técnica se está volviendo cada vez más importante. Para resolver estas dudas de la manera más eficiente y cómoda, aquí tienes una guía de referencia.
Primero instale los 2 siguientes programas:
Link de descarga para PiStudio: https://www.we-con.com.cn/en/service.html
Link de descarga para V-NET en PC: https://www.we-con.com.cn/en/service.html
Link de acceso para la versión web de V-NET Access: https://asean.v-box.net/
HMI ig: principalmente para mostrar funciones en la nube, como monitoreo remoto
¿Cómo se hace? Sigue estos pasos
1. Configuración del proyecto
1) Nuevo proyecto
Abra el software PIStudio→Seleccione la serie ig→Seleccione el modelo HMI y el dispositivo PLC correspondientes para crear un proyecto HMI ▼
De acuerdo con los requisitos del proyecto, la HMI de la serie ig proporciona múltiples estilos para que usted elija ▼
1) Interfaz de diseño
De acuerdo con los requisitos del proyecto, seleccione el componente correspondiente de la caja de herramientas del componente a la derecha, arrástrelo y colóquelo en la interfaz, y complete la dirección de control del dispositivo PLC correspondiente en el componente. Repita estos pasos para completar el diseño de la interfaz de control HMI, como se muestra a continuación.▼
1) Configuración de la nube
Para implementar la función de nube de ig IOT HMI, debe realizar las configuraciones relacionadas en "Nube", incluida la conexión a la nube (habilitada de forma predeterminada), la interacción de datos en la nube, la interacción de datos de la plataforma de terceros (configuración MQTT/Cloud Open)▼
Consulte la "Ayuda del software" o descargue los casos en el sitio web oficial para otras configuraciones.
1) Descargar proyecto
Después de completar los pasos, guarde y compile el proyecto, y la configuración completada. Haga clic en el botón de descarga para descargar el proyecto en la HMI.
1. Monitoreo de la nube
1) Enlace al IoT

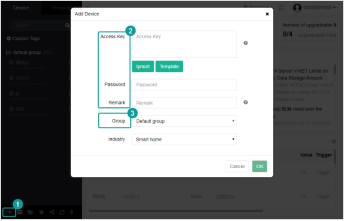

Abra la aplicación V-NET o inicie sesión en la web de V-NET, agregue el dispositivo (vincule el código de la máquina) y vincúlelo a la cuenta de administración correspondiente (si no hay una cuenta, primero debe registrar la cuenta).
También puede iniciar sesión en la aplicación V-NET para vincular el dispositivo escaneando el código ▼
2) Interfaz de monitoreo
Después de enlazar con éxito, seleccione HMI serie IoT ig de la lista en el lado izquierdo de la plataforma, las interfaces de monitoreo están en estado de sincronización en tiempo real. Si HMI serie IoT ig está fuera de línea, mostrará que la interfaz del proyecto en la nube no se puede cargar）
Puede controlar su dispositivo en la interfaz mediante monitoreo remoto, visualización de datos y descarga remota, etc. Mientras tanto, también puede conocer la situación básica del dispositivo correspondiente en el módulo de información básica.
1. Mensajes
La operación y mantenimiento remotos de IoT principalmente realizan control remoto desatendido y vista en tiempo real del estado de operación de campo, datos del dispositivo, información de alarma y otros datos del dispositivo en PC, teléfono móvil, iPad y otros dispositivos para garantizar la operación efectiva del sistema del dispositivo.
Si hay situaciones anormales o alarmas, puede enviar alarmas para recordar al personal que verifique de inmediato.
Cuando el dispositivo tiene una alarma de falla, la aplicación y el correo electrónico pueden enviar la alarma como un mensaje para informar al personal de inmediato. V-NET APP information
2)E-mail
4. Obtenga el código de la máquina
Obtener de PI Studio
Abra el proyecto “PI Studio”→ Administrar proyecto→ Descargar proyecto →Obtener el código maquina
2) Obtener de la APP
Abrir la APP de V-NET, y escanee la insignia trasera de HMI serie IoT ig para obtener el código de la máquina.
3)Obtian from APP
Open the V-NET APP,and scan the back badge of ig IOT HMI to obtain the machine code.
