1、方案组成

石材加工设备制造行业是与我国经济发展，尤其是与建筑业、房地产业并行的资源依赖性产业。其加工后的石材主要用于建筑工程的砌筑和装饰，是道路、桥梁等建设的重要原料之一。然而，在这个挑战与机遇并存的快节奏时代，传统石材加工设备已经逐渐无法满足现代化加工的要求，企业需乘发展浪潮，为满足市场多元需求而走不断自我革新的石材加工之路。那么，如何提高产品技术含量，增加企业自动化程度，打造更优质的差异化产品？

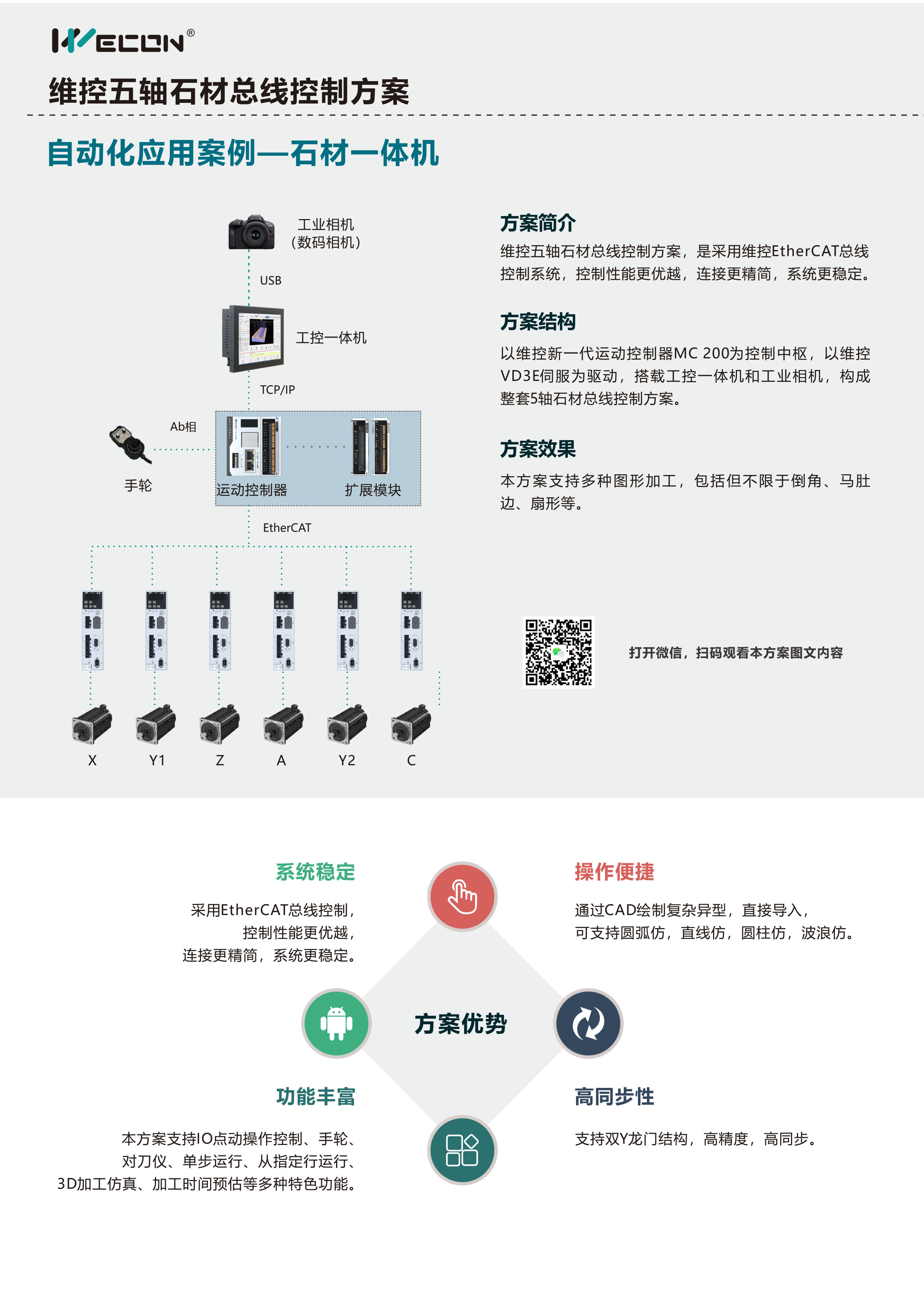

针对这一发展需求，维控科技结合丰富的行业应用经验，推出了五轴石材总线控制方案。该方案采用维控总线EtherCAT总线控制系统，以维控新一代运动控制器MC 200为控制中枢，以维控VD3E伺服为驱动，搭载工控一体机以及相机。

其可根据客户的不同需求以及产品的差异化进行调整，操作简便，适用性强，在保证石材切割精度的同时，也提高了生产效率，减少了人工成本，避免了产品同质化。同时，实现了石材设备现场更便捷灵活的总线控制，可更好助力石材机械厂商实现从传统生产向智能化生产的升级改造，高效产能，降本增效，走数字化、精细化石材加工之路。

2、方案特色

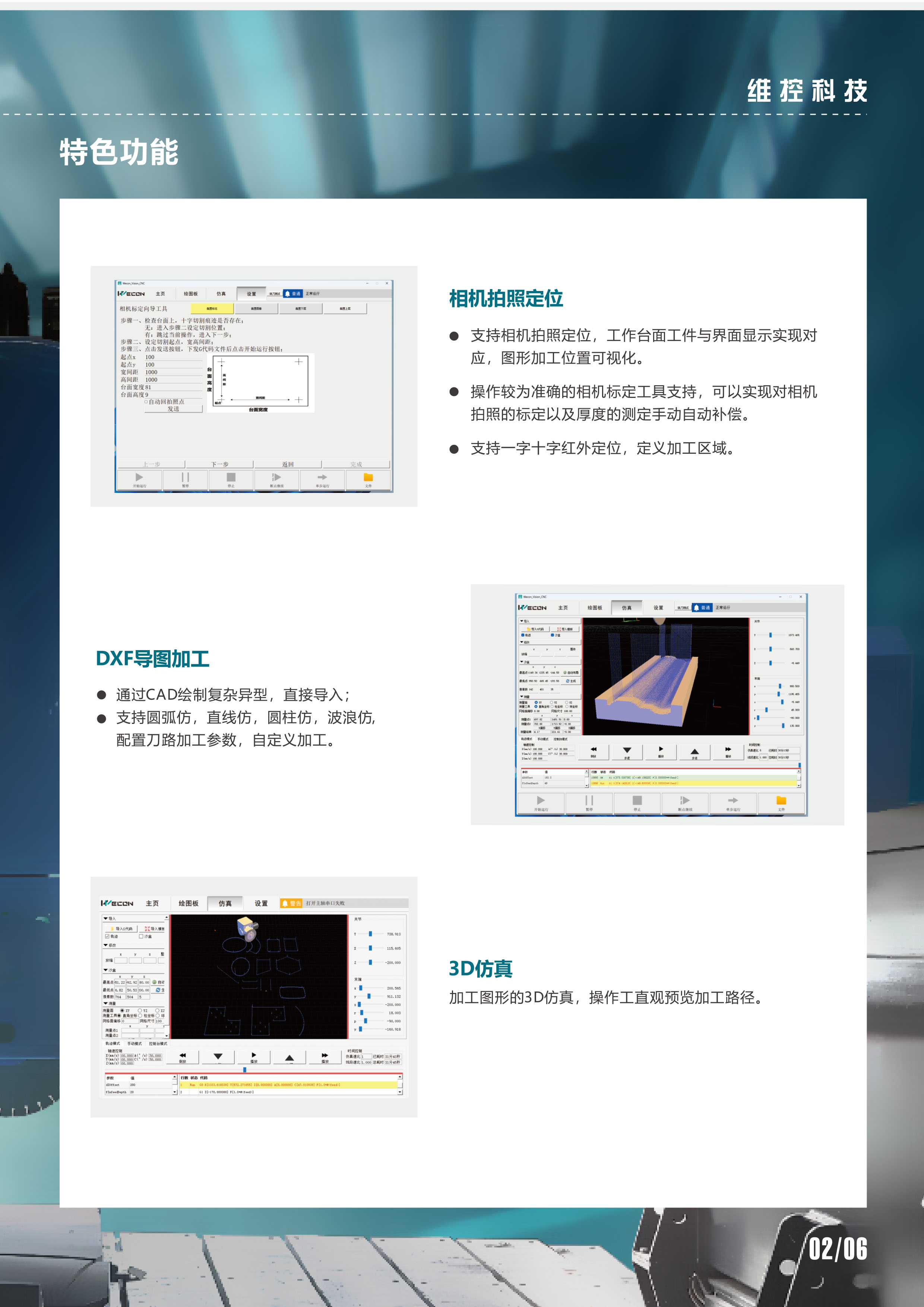

（1）相机拍照定位

支持相机拍照定位，工作台面工件与界面显示实现对应，图形加工位置可视化。通过操作较为准确的相机标定工具，可实现对相机拍照的标定以及厚度的测定手动自动补偿。同时支持一字十字红外定位，定义加工区域。

（2）DXF导图加工

可直接导入CAD，绘制复杂异形。支持圆弧仿，直线仿，圆柱仿，波浪仿等，通过配置刀路加工参数，可自定义加工。

（3）3D仿真

操作工可通过加工图形的3D仿真，直观预览加工路径。同时支持仿真实时加工工件形状，所见即所得。

3、方案优势

（1）   系统稳定

采用EtherCAT总线控制，控制性能更优越，连接更精简，系统更稳定。

（2）   功能丰富

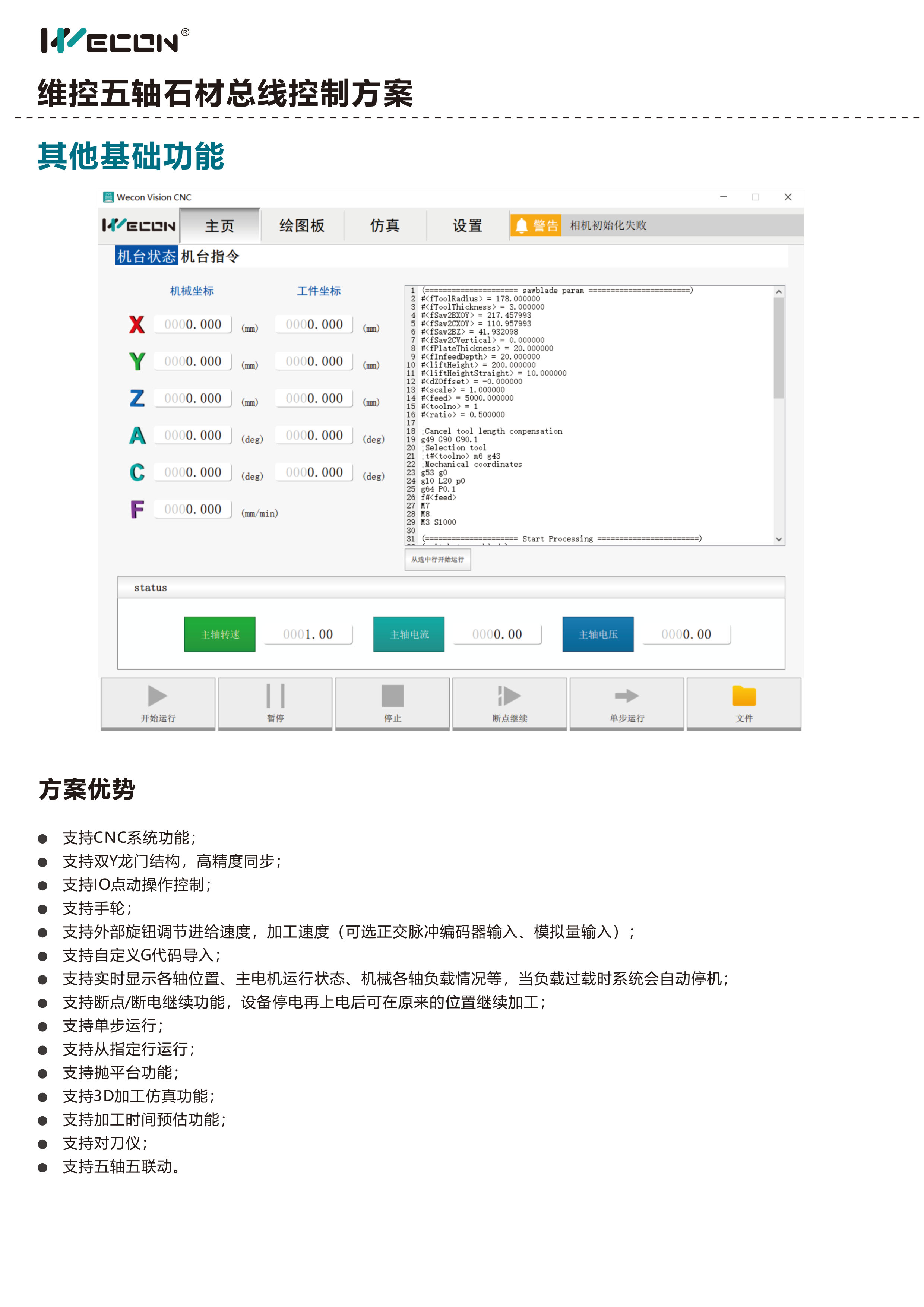

    支持IO点动操作控制、手轮、对刀仪、单步运行、从指定行运行、3D加工仿真、加工时间预估等多种特色功能。

（3）   高同步性

控制器内置龙门同步算法，保证双Y机械结构的高精度同步。闭环伺服位置控制，高效自调整算法实时根据当前反馈位置调整计算控制指令，保证机械系统整体加工精度。

4、方案实例

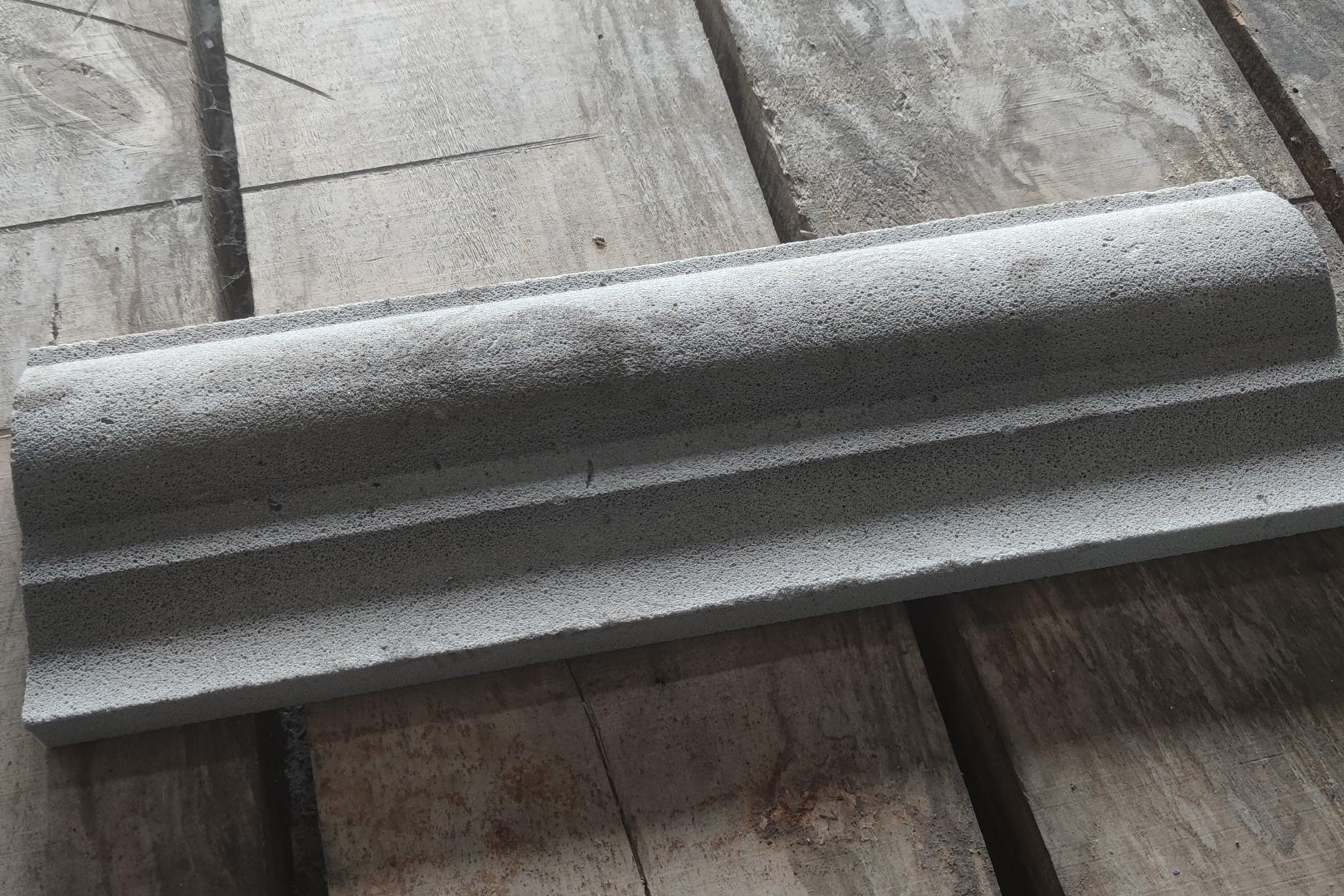

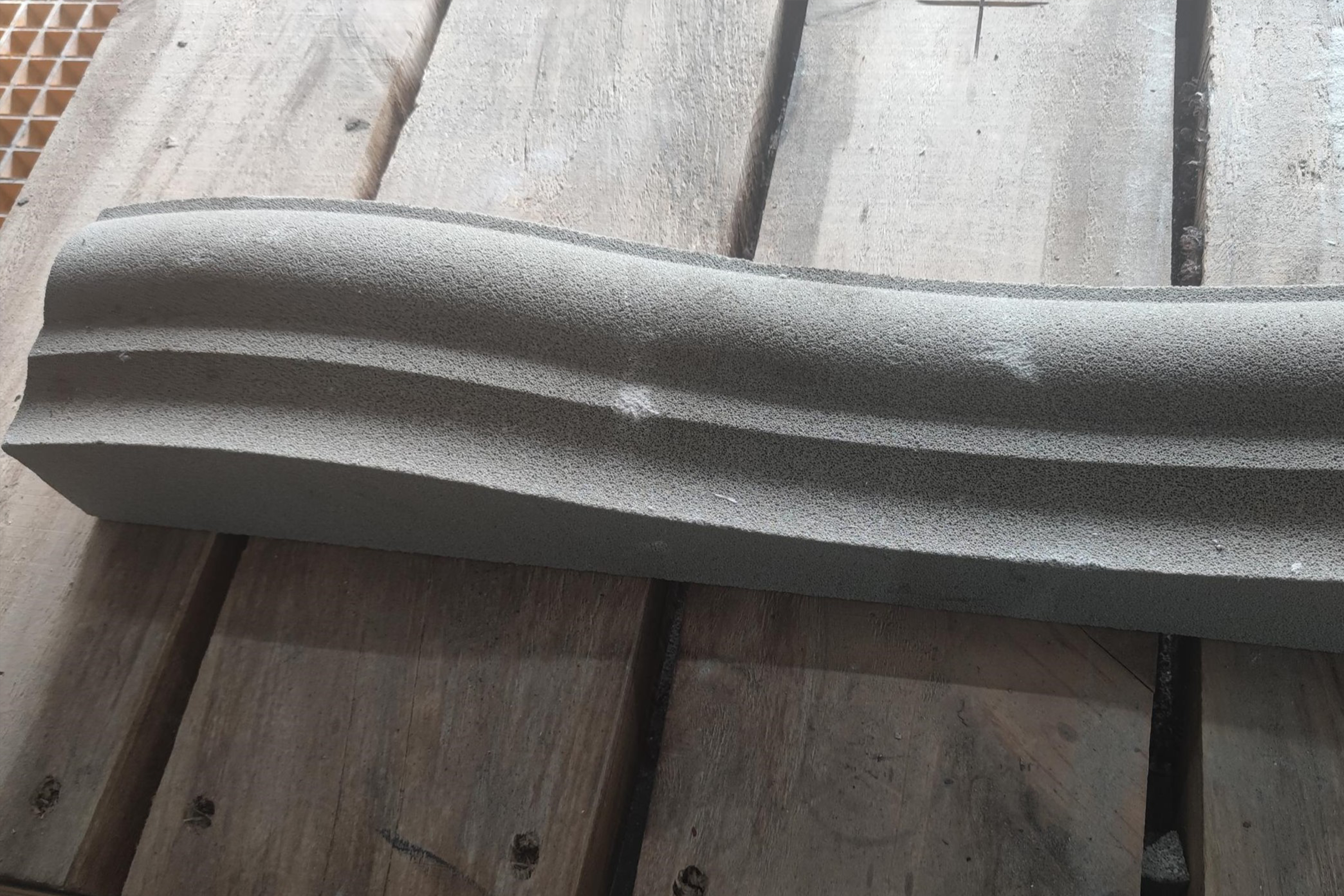

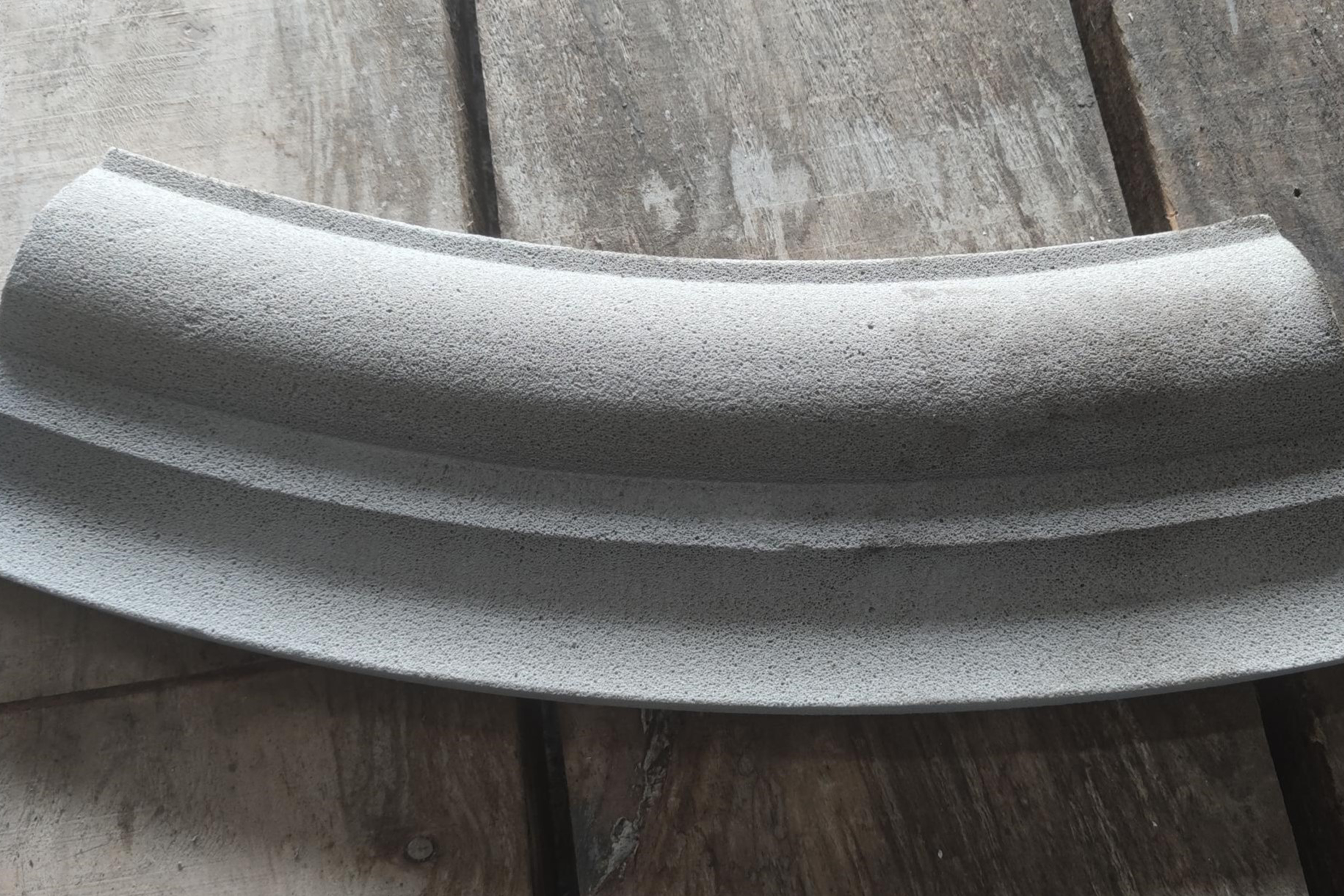

（1）   以弧形仿加工为例

导入DXF并设定图形参数，可进行仿真加工，首先生成仿真沙盒，然后开始模拟加工并显示加工信息，可直接观察刀路轨迹是否正确。

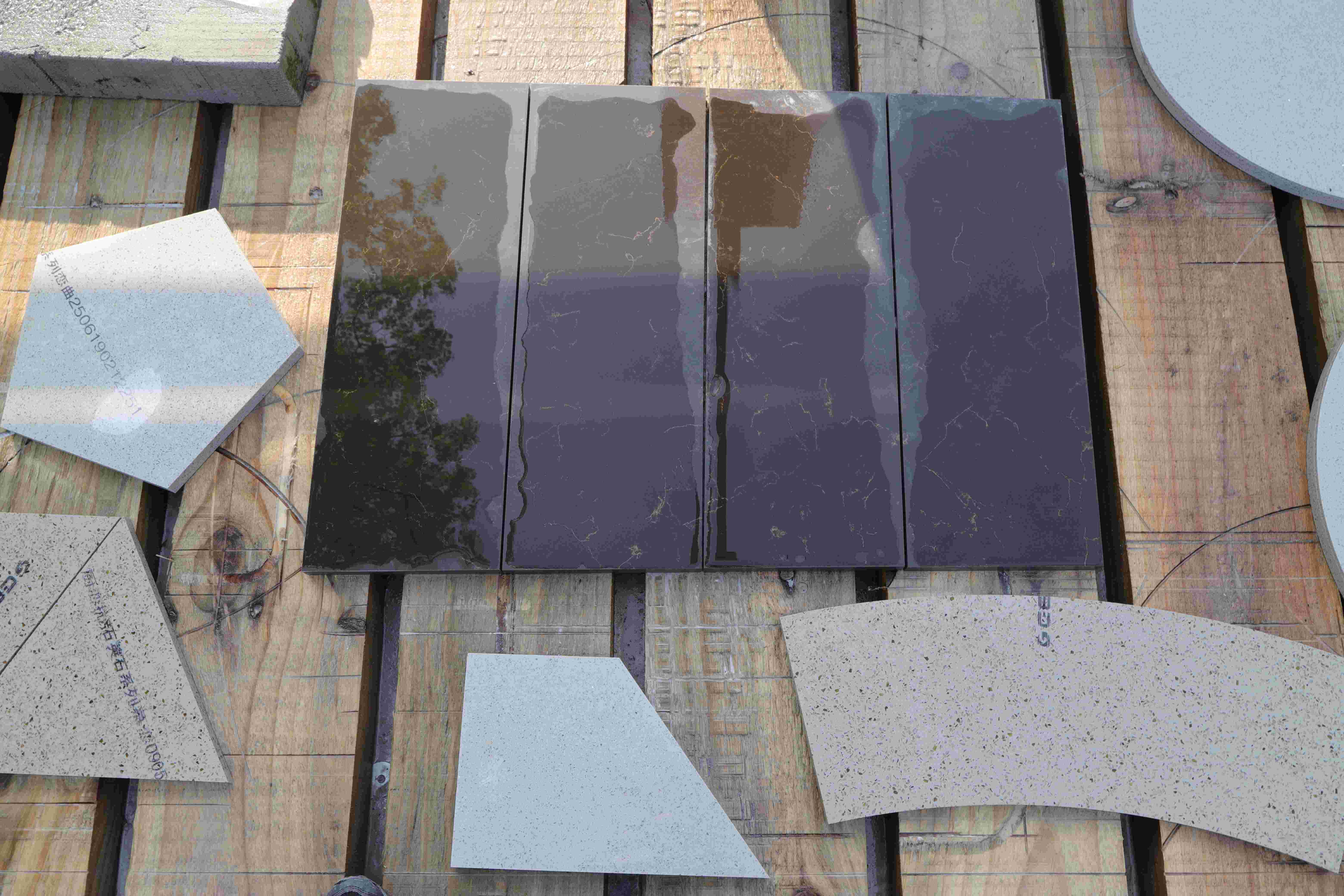

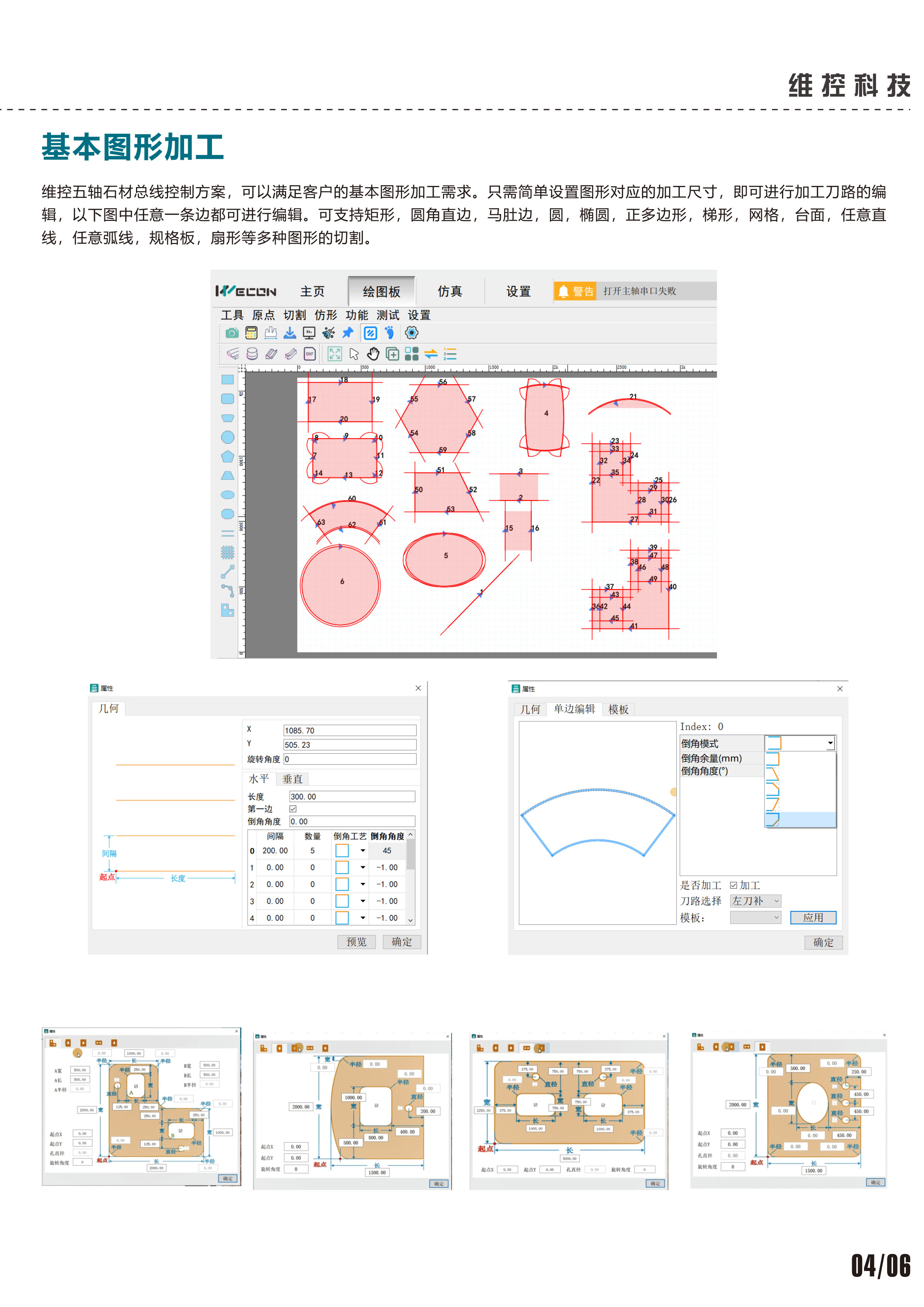

（2）   以扇形切割为例

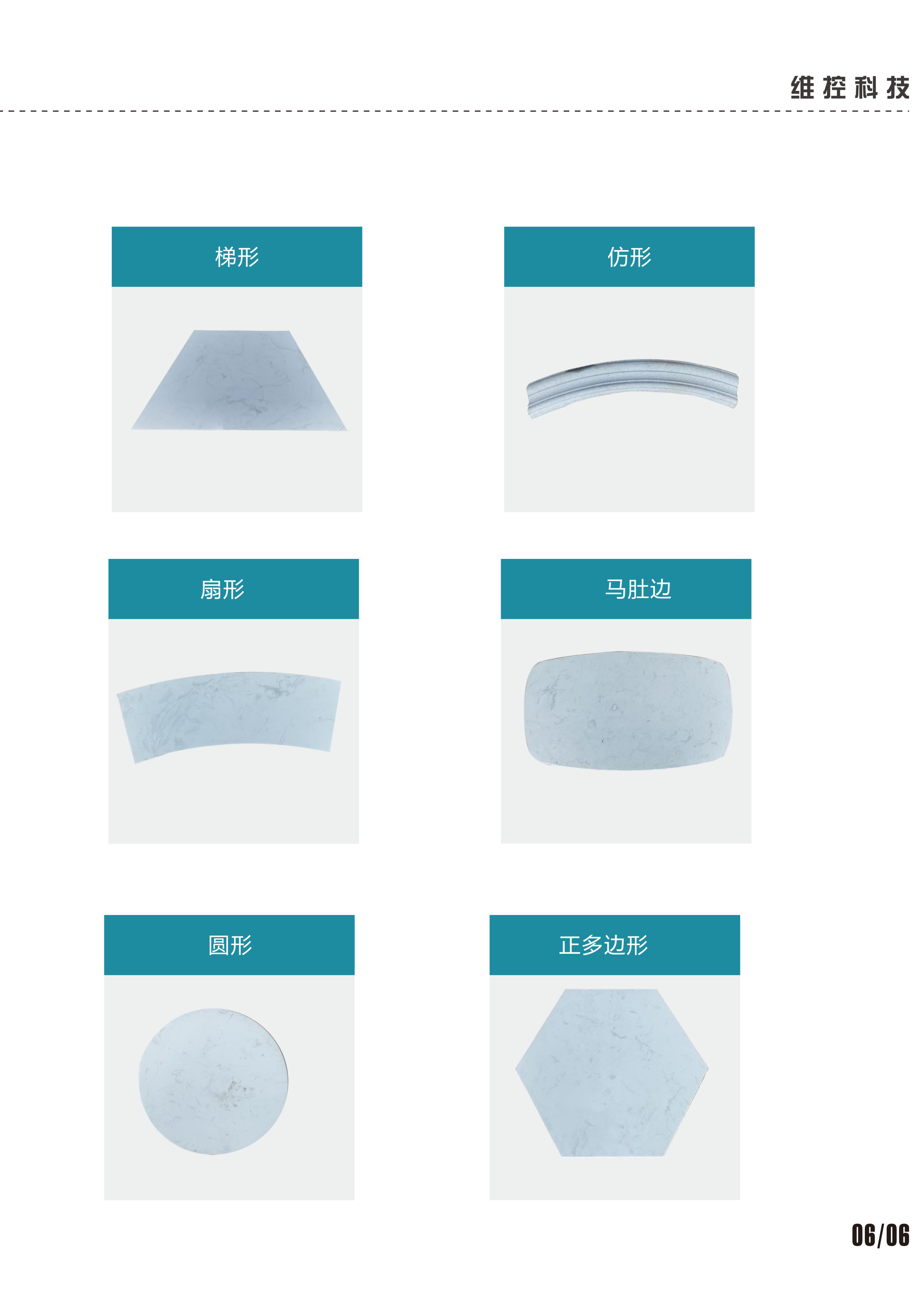

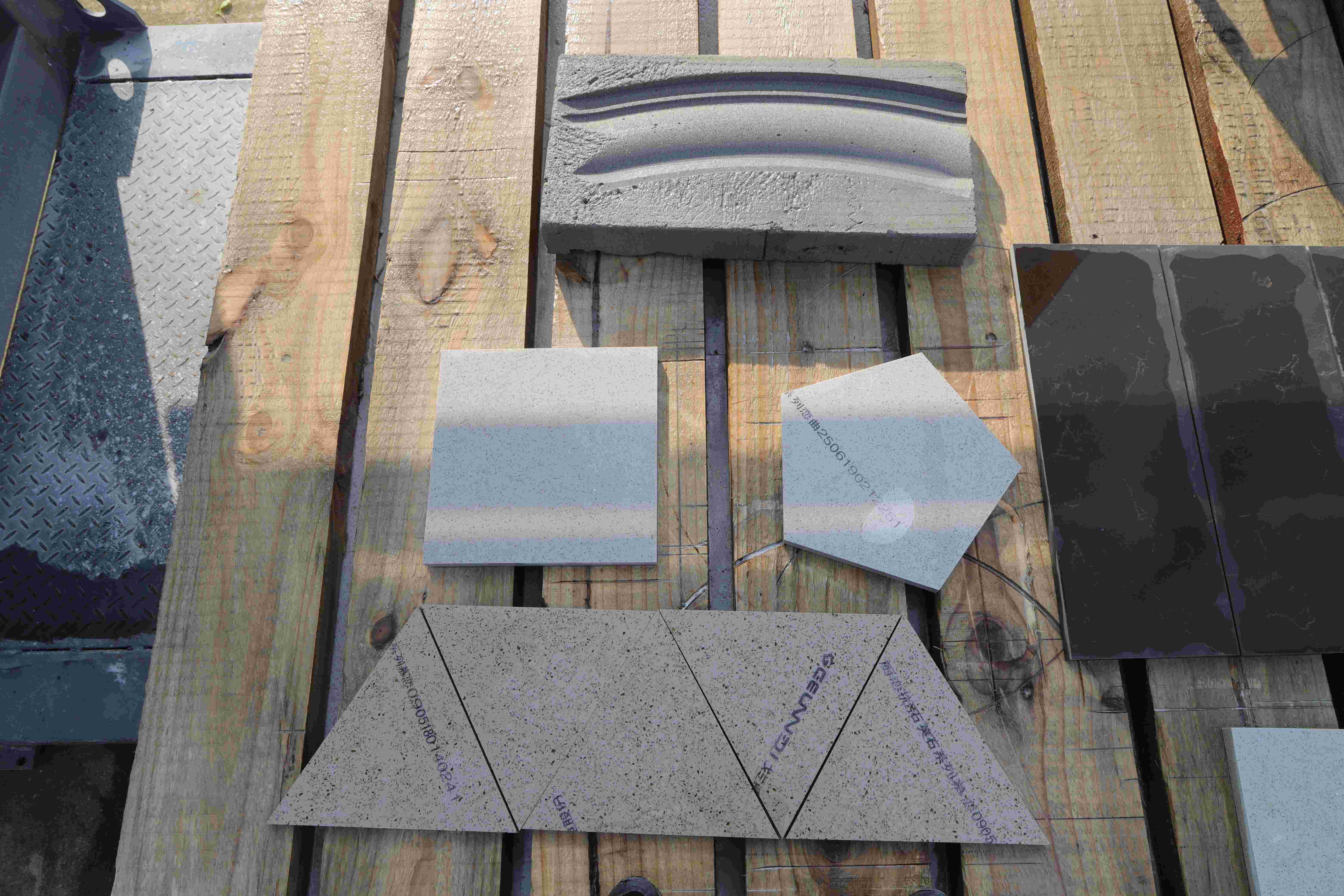

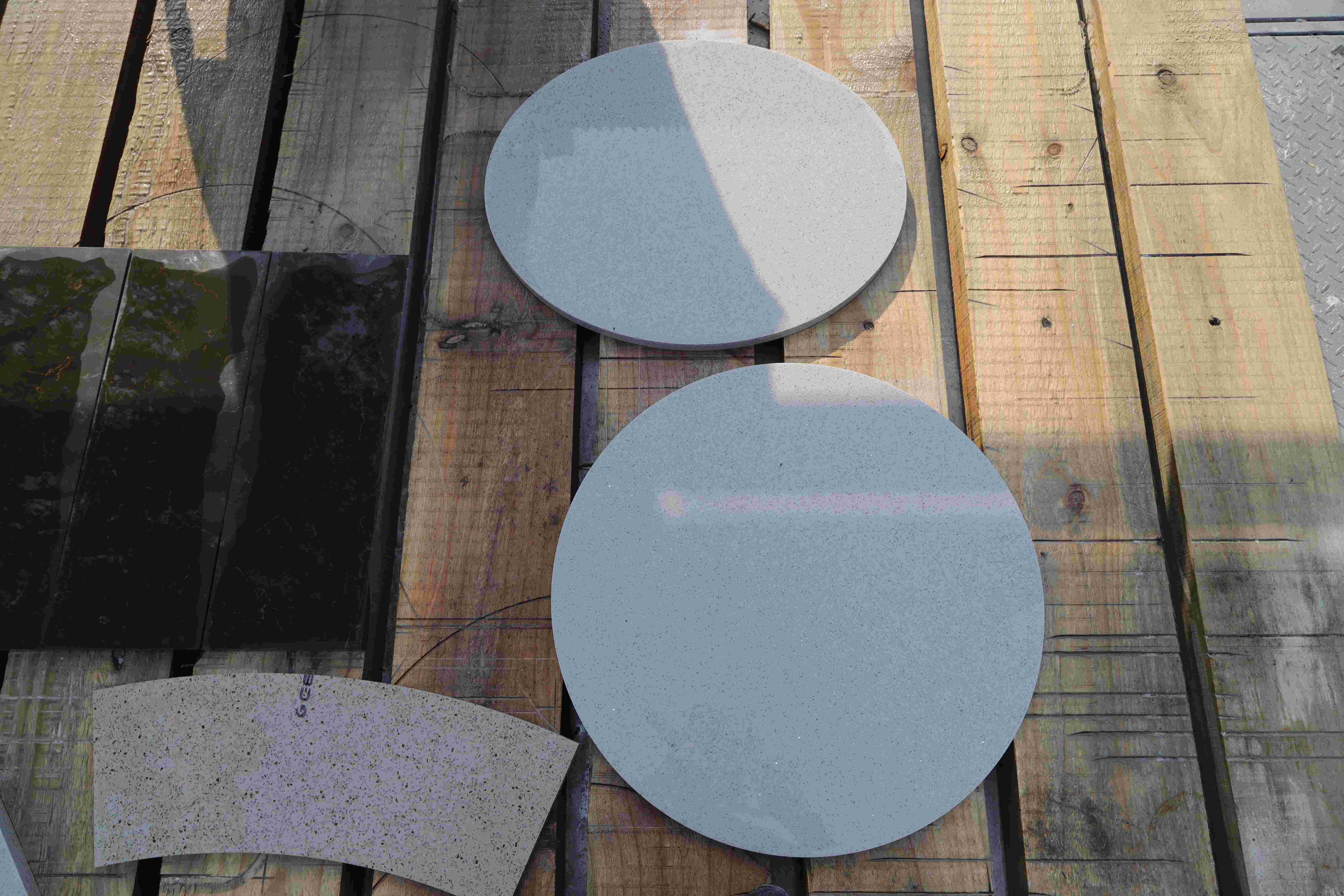

  通过绘图板即可设计图形，简单设置图形对应的加工尺寸，图中任意一条边都可以编辑加工刀路。除此之外，该方案还支持矩形，圆角直边，马肚边，圆，椭圆，正多边形，梯形，网格，台面，任意直线，任意弧线，规格板等多种切割。
