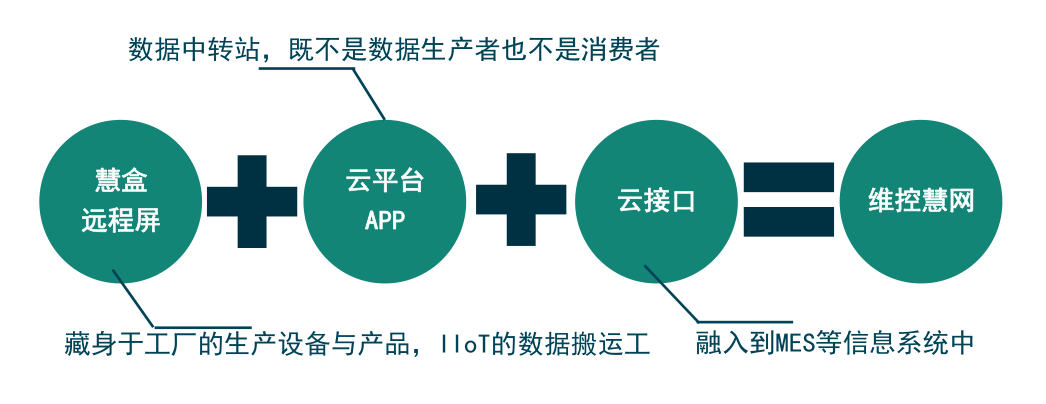

维控慧网是轻量级、可二次开发的通用工业物联网平台，用户可以基于自身需求，通过慧网和慧盒（V-BOX），快速搭建各行各业的工业互联网应用，实现设备管理、数据对接、无人值守、远程运维的功能。

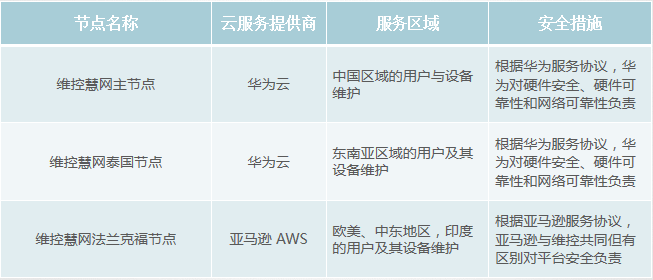

维控慧网（V—NET）是维控公司自主研发的通用工业互联网平台，在全球部署有三个节点：

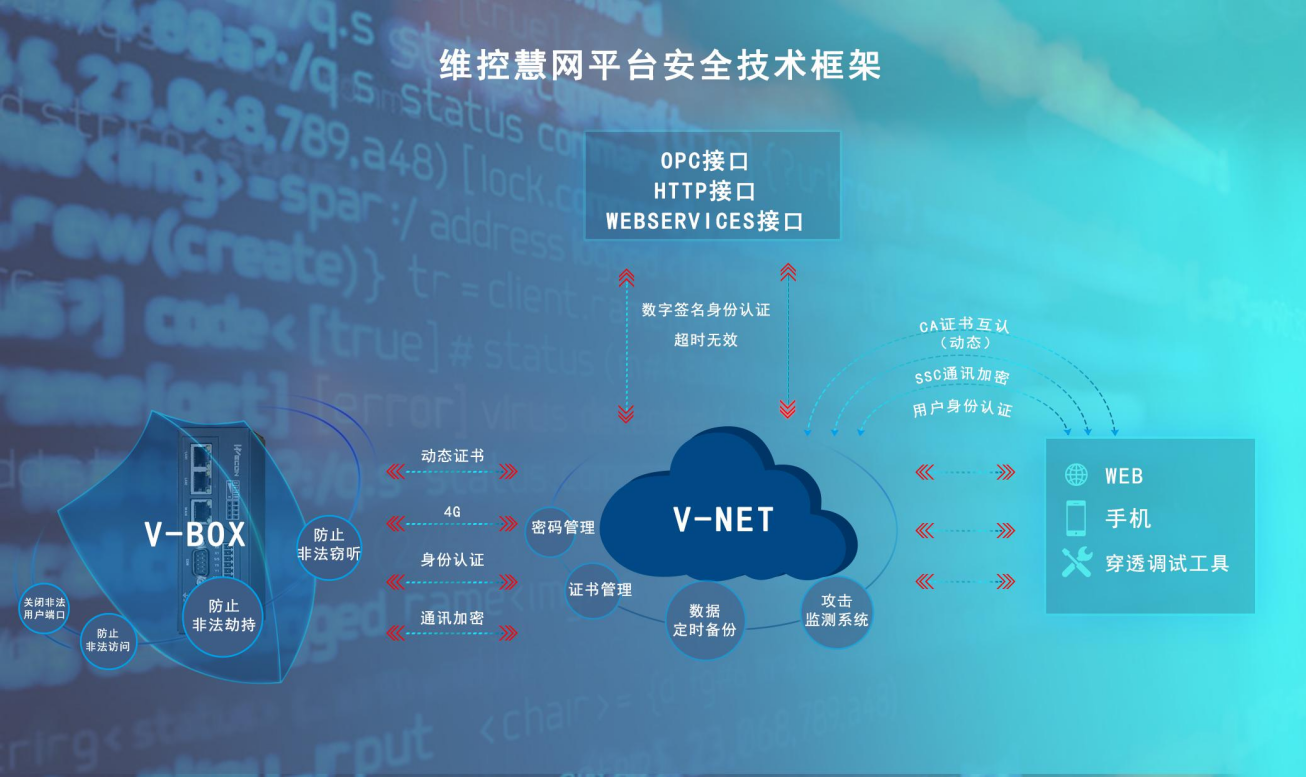

维控慧网倡导全面安全的系统架构：在涉及到慧网任何一个产品功能角落，都必须有相应的安全措施报价护航。
根据系统的模块划分，维控慧网安全可以分为以下几个部分：
l 硬件安全：慧盒能识别并拒绝未经授权的访问请求，防止网关硬件被非法复制，对平台发来的控制请求进行确认，以确保设备安全、硬件及其通信安全。
l 平台安全：防止未经授权的设备接入平台；防止未经授权的用户访问平台；防止用户数据被未经授权地使用或者访问。
l 通信安全：防止通信被窃听；防止通信被劫持；防止通信过程用户信息泄漏。
l 用户安全：阻断不当或可能导致危险的用户操作；核实用户身份、提醒用户保护个人信息。
次氯酸钠溶液为微黄色液体，是一种强碱弱酸盐，有似氯的气味，具有强腐蚀性、强氧化性、强刺激性等，属于第八类危险化学品，无爆炸风险，接触本品需采取适当的防护措施。次氯酸钠溶液的化学性质不稳定，受光受热均易分解。在15℃以下时，次氯酸钠溶液较稳定，温度稍高即发生分解。当温度升高到70℃以上时，次氯酸钠溶液分解强烈，甚至可能发生爆炸。
随着生活水平的提高，人们对水质的要求也越来越高。对水质要求的提高与水源呗污染的矛盾日益加剧促进了水处理技术的进步。次氯酸钠被广泛用做水厂水处理工艺中的消毒药剂。对于难生物降解或者对生物有毒有害的物质，次氯酸钠步进可以迅速灭活二级出水中的粪大肠菌群等细菌，而且对于有着稳定化学结构的难降解有机污染物也可以表现出较好的氧化效果。
传统次氯酸钠水处理设备方式已经很难满足现阶段的环保要求，国内外学者在污水、废水的处理工艺方面做了大量的研究，一直在寻找具有处理效果好、成本低的工艺，传统沉淀技术简单易行，但只适用于无特定水质要求的一般污水处理流程。
城市污水处理和工业污水处理领域市场空间应用在逐步扩大，未来市场前景向好，为此许多企业污水处理厂在现有资源及工艺的情况下，引入工业物联网系统，降低生产成本、拉开市场价格、提高企业竞争力，在这种大环境下对物联网系统提出了以下需求：
1.物联网系统与次氯酸钠污水处理设备连接，读取所有详细信息，包括余氯、流量、温度、电压、电流、液位、投加频率，系统使用情况；
2.能及时收到设备报警信息，远程查看设备的报警情况，并短信、邮件通知运维人员；
3.比较、分析出设备最佳处理效率与处理工艺，使工作人员对设备操作有依据可行；
4.在PC端、移动端、APP、大屏，通过数据化管理达到节能减排，提高生产效率；
5.支持4G网络传输功能；
6.设备定位功能；
7.支持PLC程序的远程程序上传下载，在线调试程序。
3、次氯酸钠设备联网云平台系统架构和应用
慧网物联网架构，可分为四层：系统控制层、数据采集层、传输层和应用层
(1)应用层
应用层是物联网和用户的接口，它与行业需求结合，实现物联网的智能应用。慧网物联网云平台是物联网应用层的基础平台， 只需要简单的配置慧盒联网，其他所有功能都在云端完成，灵活配置实时数据， 趋势图，报表，告警，手机app等， 无需懂得编程，熟练操作电脑的高中生即可完成。如管道压力，水池水位等，收集每个节点的数据，进行存储和管理实现整个测试点的信息动态显示。对异常状态自动报警，并将报警信息邮件通知或者手机微信。
(2)传输层
传输层由各种网络，包括互联网、广电网、专用网络、VPN、无线移动通信和云计算平台等组成，负责传递和处理感知层获取的信息。
慧盒是专门针对物联网系统应用推出的前置智能数据采集，能接入市面上主流的PLC，数据通过以太网，4G网络远传到云端数据服务器中，网络断线时可以将数据本地存储，重连后断点续传，保证系统数据的完整性。
(3)系统控制层
系统控制层采用维控PLC及各模块，PLC通过485或者模拟量采集现场压力表，流量计等实时数据和累计数据；编写梯形图PLC的I/O点来控制变频器、伺服、普通电机等驱动整体系统的运行与反馈。
(4)数据采集层
数据采集层采用慧盒的以太网口或者串口与PLC通讯来获取设备的各类信息，慧盒主机获取设备部分数据作监控与数据分析，如管道压力，水池水位，污染指数，系统使用情况等。
将慧盒接入到慧网，以快速实现各种由PLC控制的机械设备与系统的联网，实现无人值守，用户可以通过“所见即所得”的开发方式，快速搭建工业互联网平台。
维控次氯酸钠设备联网云平台方案通过PLC自带的485与各水质检测传感器进行modbus通讯包含水温、余氯、溶解氧、电导率等。扩展的485口做为从站与LED大屏或其他设备进行数据交换。
1、将物联网技术应用到传统次氯酸钠水处理设备，利用工控技术采集水厂的各类传感器的数据，并通过物联网智能网关上传到相关平台。
2、实现水温、余氯、溶解氧、电导率、压力等参数的检测和图像、数据存储，并基于采集数据进行分析，可以远程实时监控，从而提高生产经营效率。管理人员可进行实时可视化管控。

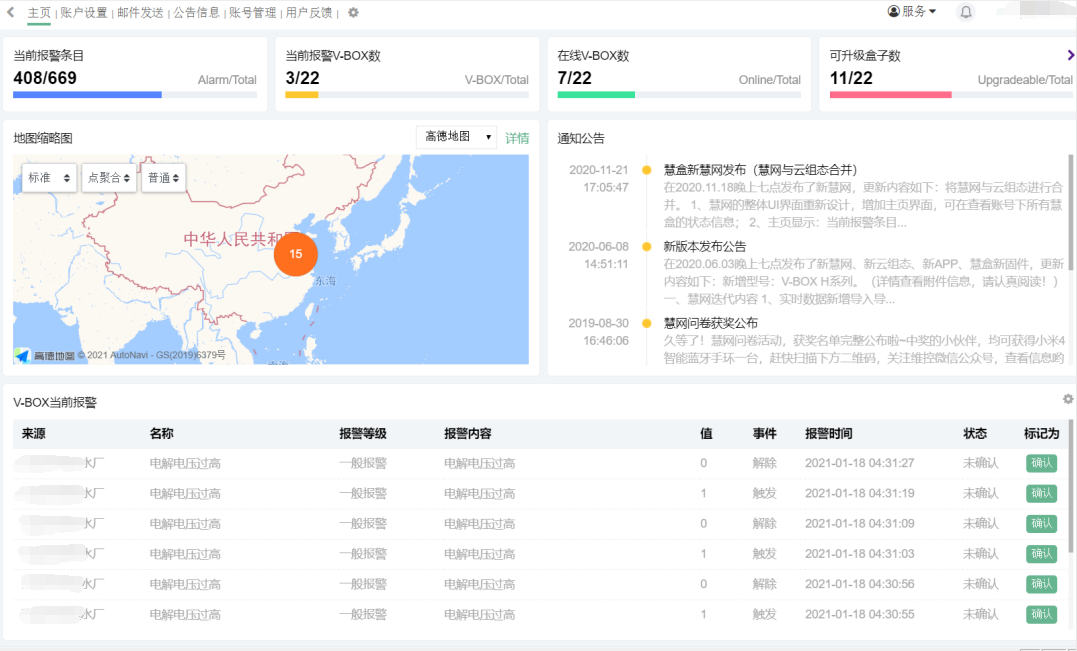

3.5.1生产管理界面

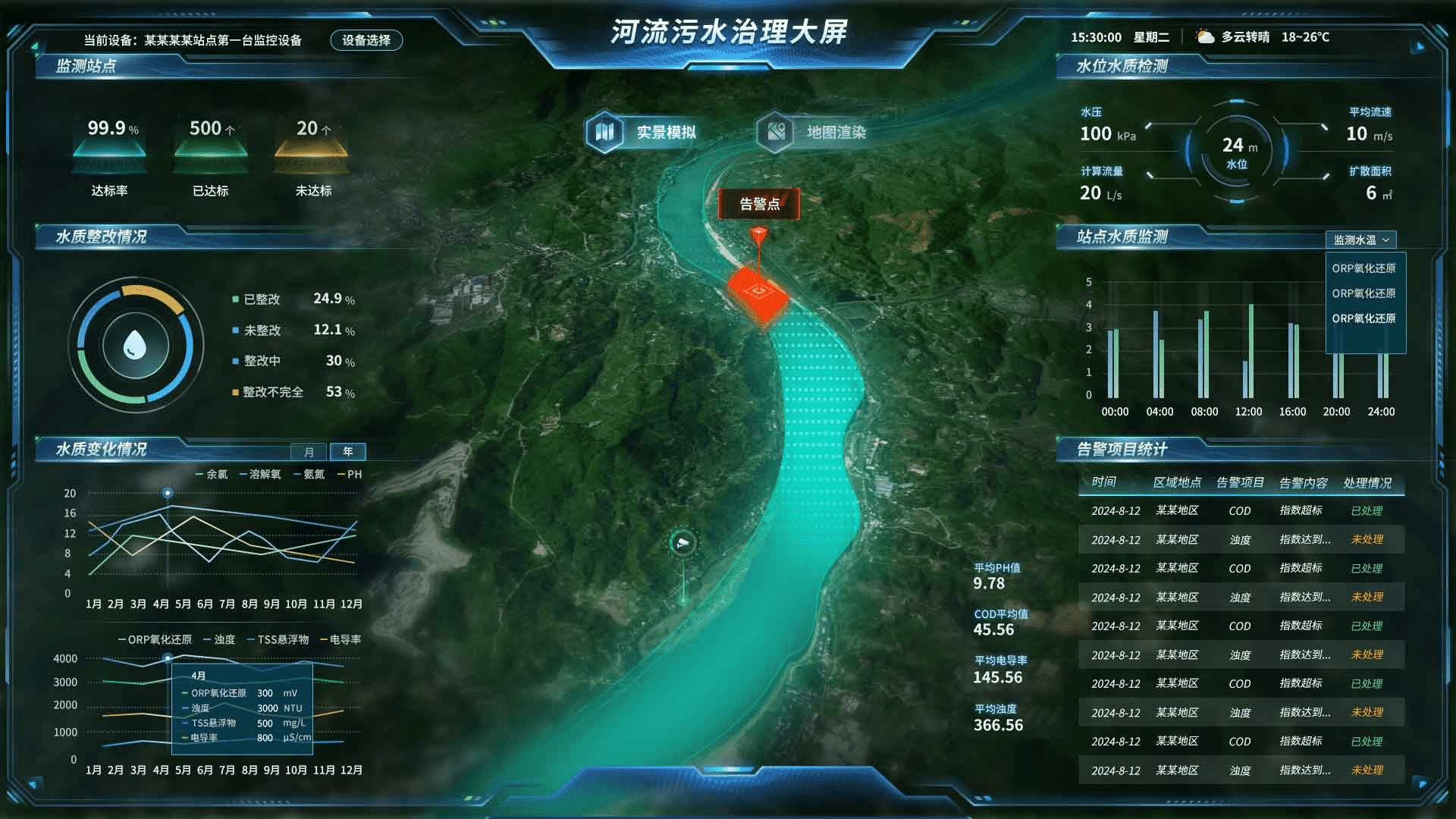

3.5.2 大屏监控显示
基于地图显示所在地的设备统计，正常运行的设备数，停机设备数，设备故障率、各项统计分析报表等。
点选设备的具体运行的实时状态，显示各种参数，让用户对设备的运行状态了如指掌。

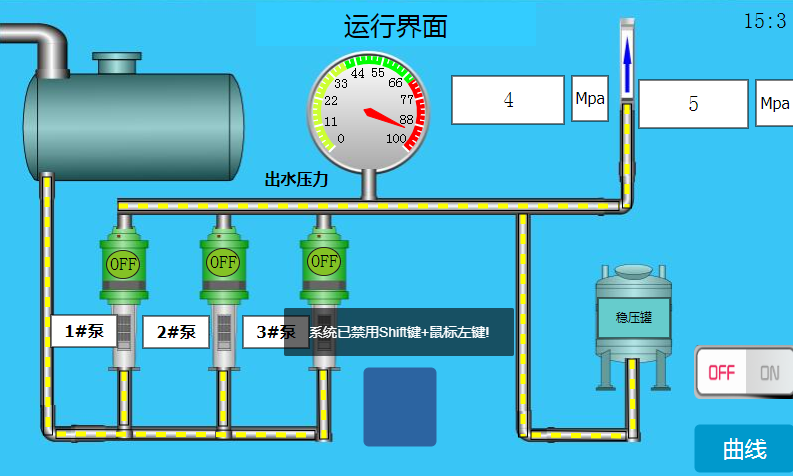

3.5.3 云组态画面
4、次氯酸钠设备联网云平台方案总结
1.支持主流PLC，支持多种上网方式；
2.PC、手机APP、网页端均可实现数据监控和设备管理功能 ；
3.支持多用客户方案，可以实现设备管理人员，现场服务人员，终端客户等不同极限的人访问监控不同的设备；
4.数据远传到云端数据服务器中，也可以将数据本地数据存储，具有远程查询，断点续传的特点，确保系统的数据完整性；
5.远程PLC程序的远程程序上传下载，在线调试程序，大量节省人力，财力，并大大提高运维效率。
维控次氯酸钠设备智能化水平高，操作简单，通过物联网、云平台大数据等新兴技术，可实现设备的一键智能操控、手机APP远程控制、故障自动报警等。还可以将数据上传云台，存储量大。可用于大中小型净水、污水消毒处理、循环水等项目。主要用于医院含菌污水处理，电镀含氰废水的处理，还可用于游泳池、生活饮用水、生活污水消毒、食品加工厂环境和医疗器械、饮食店、公共食堂的餐具和饮具消毒。
