一、简介

无缝热压包边机一种无缝热压口袋，包括口袋面布和热熔胶，所述热熔胶设置于口袋面布边缘，所述口袋面布通过热压融化热熔胶的方式粘接于衣裤上；本实用新型无缝热压口袋，口袋面布粘接于衣裤上、拉链粘接于口袋面布上和PU膜粘接于口袋面布上可通过一次热压同时完成，口袋制造效率高，同时口袋面布和衣裤粘接可靠，口袋不易破裂，质量好，口袋边缘平整规则，外形美观。

二、工作原理

本系统是使用5个温控系统，温度稳定能保温。分别给上下皮带加温，上下吹气加温。还有摆枪加温。本系统可以同时3条包边线，分别是上、下、左可以同时运行。

三、方案

该控制系统使用维控人机界面LEVI700lk，控制器plc使用LX3V-1616MT-A，以及两个热电偶温度模块LX3V-4TC和运动控制模块LX3V-4PG

本系统通过PLC和温度模块的配合，使用pid输出控制5个控制温度稳定温度使得更加稳定热压密封，防水。触摸屏操作控制编程，吹风独立调节风量和稳定。

四、操作界面的介绍

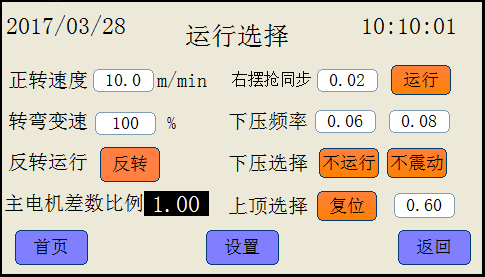

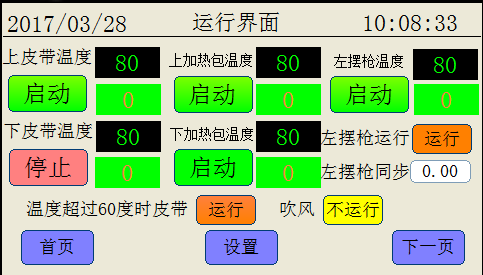

1、运行界面：是显示5个温控系统的运行状态，已经各个部分的运行参数设置。

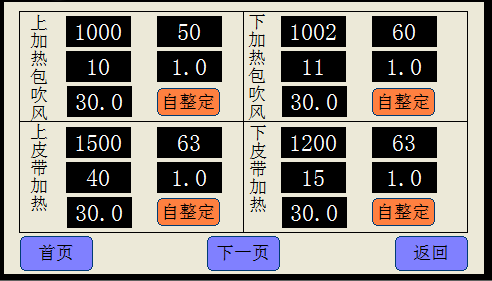

2、温度设置：可以设置5个温控模块的pid参数以及pid的自整定。温度偏差的修正。

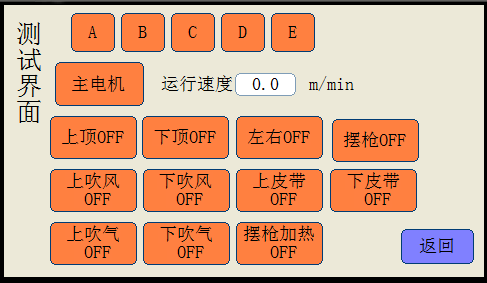

3、测试界面：可以测试每一个电机以及气缸的运行是否正常。

五、程序控制介绍

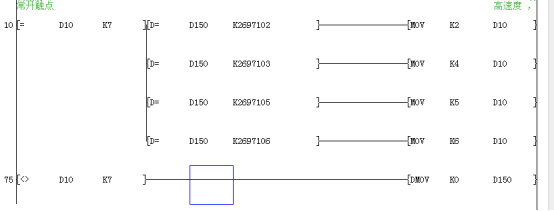

1、通过在屏上同一个部件输入不同的密码跳出不同界面的程序应用。

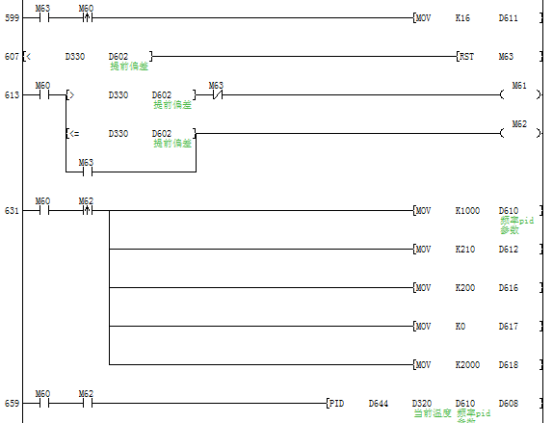

2、通过pid控制五路温度稳定输出。

六、工程总结

本工程的主要难点通过pid控制温度稳定，7点步进电机的速度比例的设置。

机器视频http://pan.baidu.com/s/1nv9GfCt
