智能水处理设备互联解决方案

背景

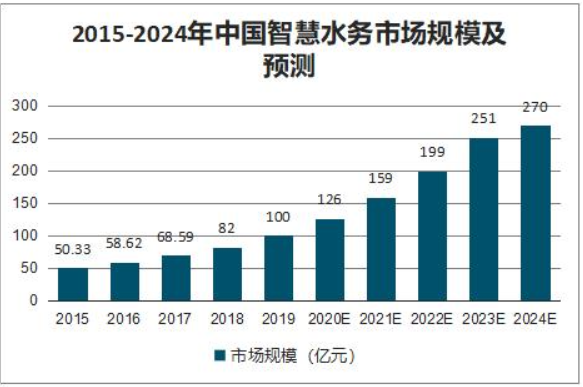

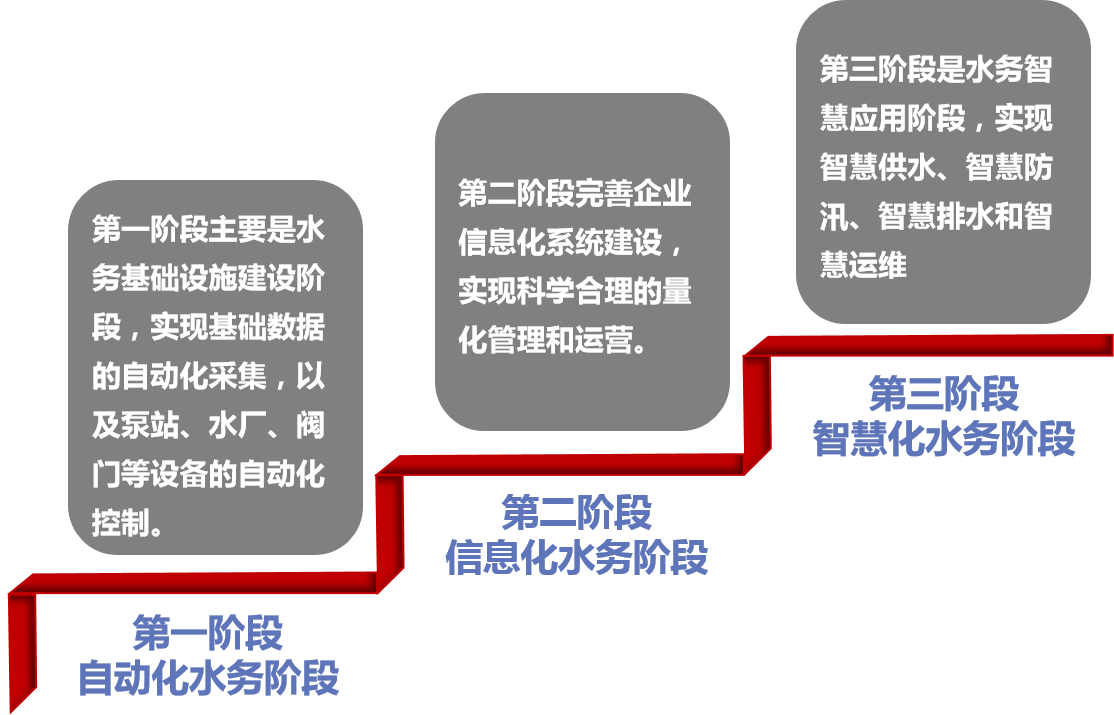

普通污水处理方式已经很难满足现阶段的环保要求，国内外学者在污水、废水的处理工艺方面做了大量的研究，一直在寻找具有处理效果好、成本低的工艺，传统沉淀技术简单易行，但只适用于无特定水质要求的一般污水处理流程。城市污水处理和工业污水处理领域市场空间应用在逐步扩大，未来市场前景向好，为此许多企业污水处理厂在现有资源及工艺的情况下，引入工业物联网系统，降低生产成本、拉开市场价格、提高企业竞争力，在这种大环境下对物联网系统提出了以下需求：

1.物联网系统与污水处理设备连接，读取所有详细信息，包括电耗、水位、污染指数、运行频率，系统使用情况;

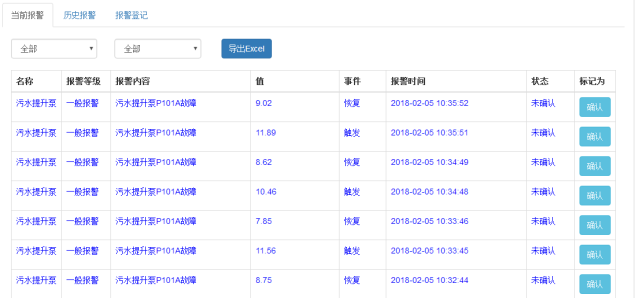

2.能及时收到设备报警信息，远程查看设备的报警情况，并短信、邮件通知运维人员；

3.比较、分析出设备最佳处理效率与处理工艺，使工作人员对设备操作有依据可行；

4.在PC端、移动端、APP、大屏，通过数据化管理达到节能减排，提高生产效率;

5.支持4G网络传输功能;

6.设备定位功能;

7.支持PLC程序的远程程序上传下载，在线调试程序；

系统架构

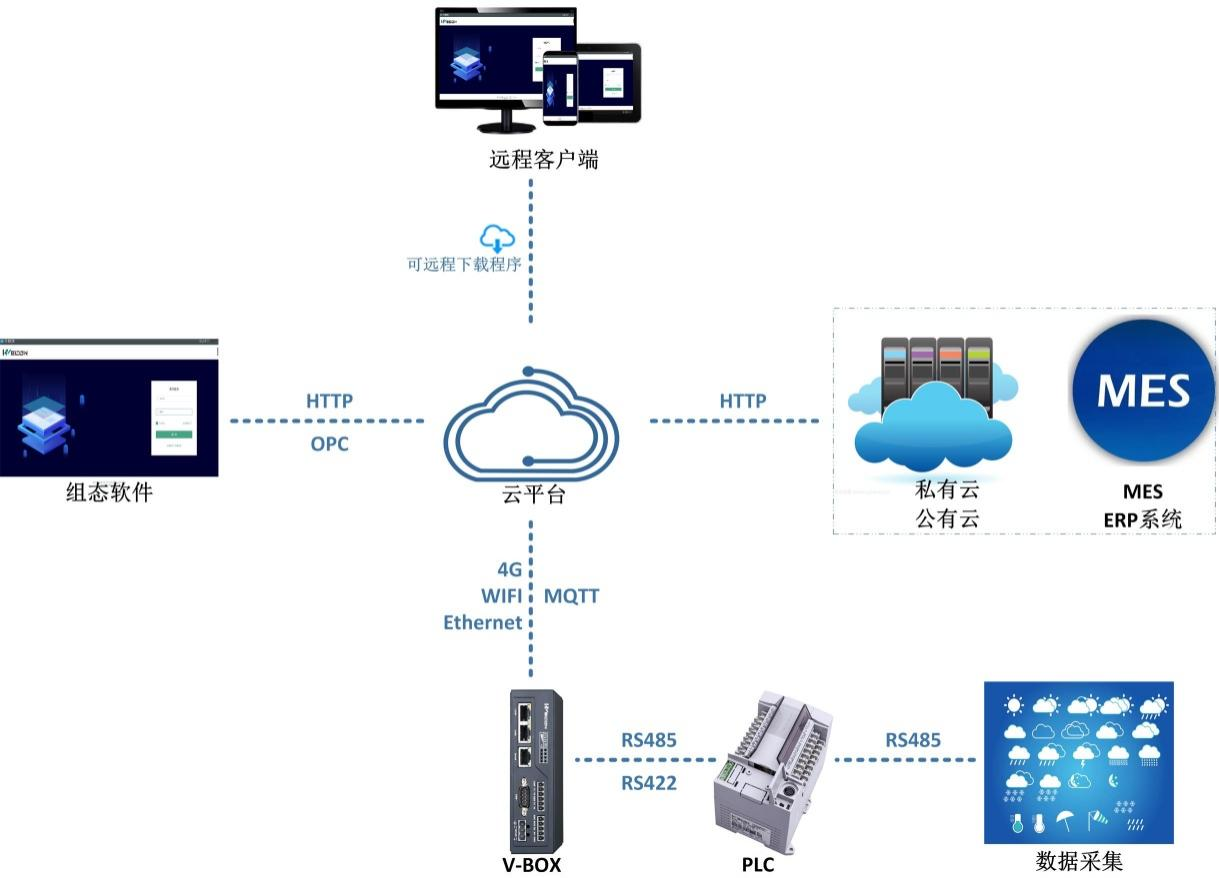

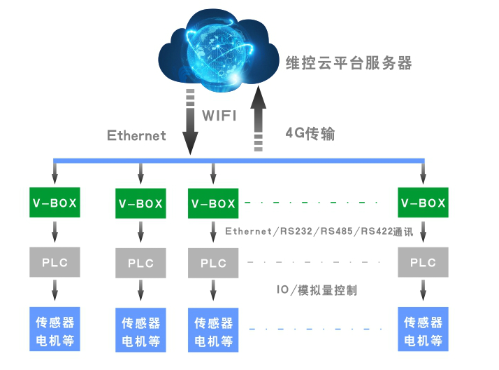

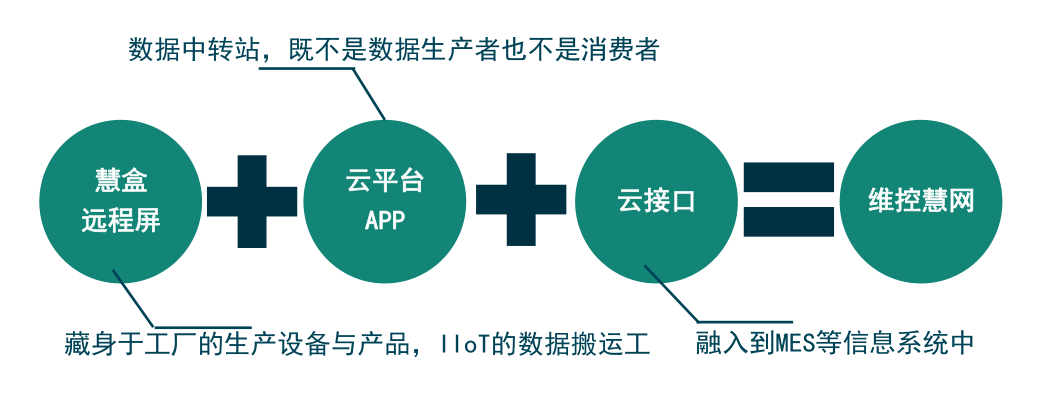

慧网物联网架构，可分为四层：系统控制层、数据采集层、传输层和应用层

(1)系统控制层

系统控制层采用维控PLC及各模块，PLC通过485或者模拟量采集现场压力表，流量计等实时数据和累计数据；编写梯形图PLC的I/O点来控制变频器、伺服、普通电机等驱动整体系统的运行与反馈。

(2)数据采集层

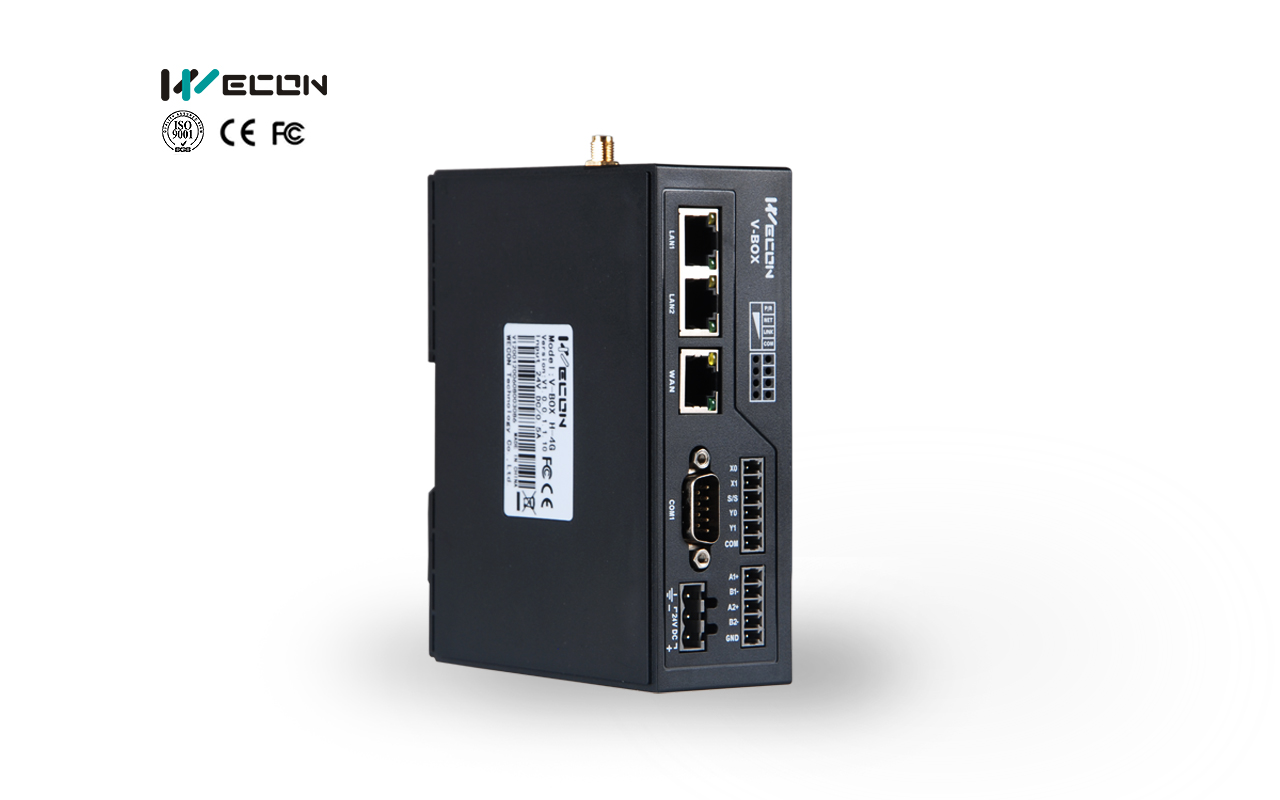

数据采集层采用慧盒的以太网口或者串口与PLC通讯来获取设备的各类信息，慧盒主机获取设备部分数据作监控与数据分析，如管道压力，水池水位，污染指数，系统使用情况等。

(3)传输层

传输层由各种网络，包括互联网、广电网、专用网络、VPN、无线移动通信和云计算平台等组成，负责传递和处理感知层获取的信息。

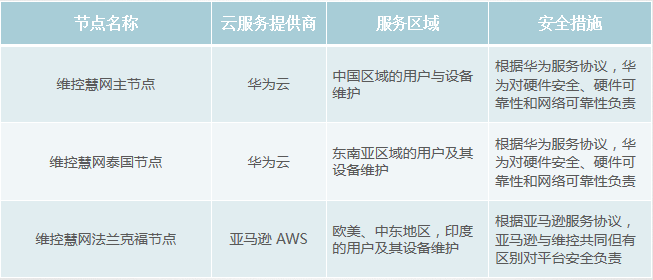

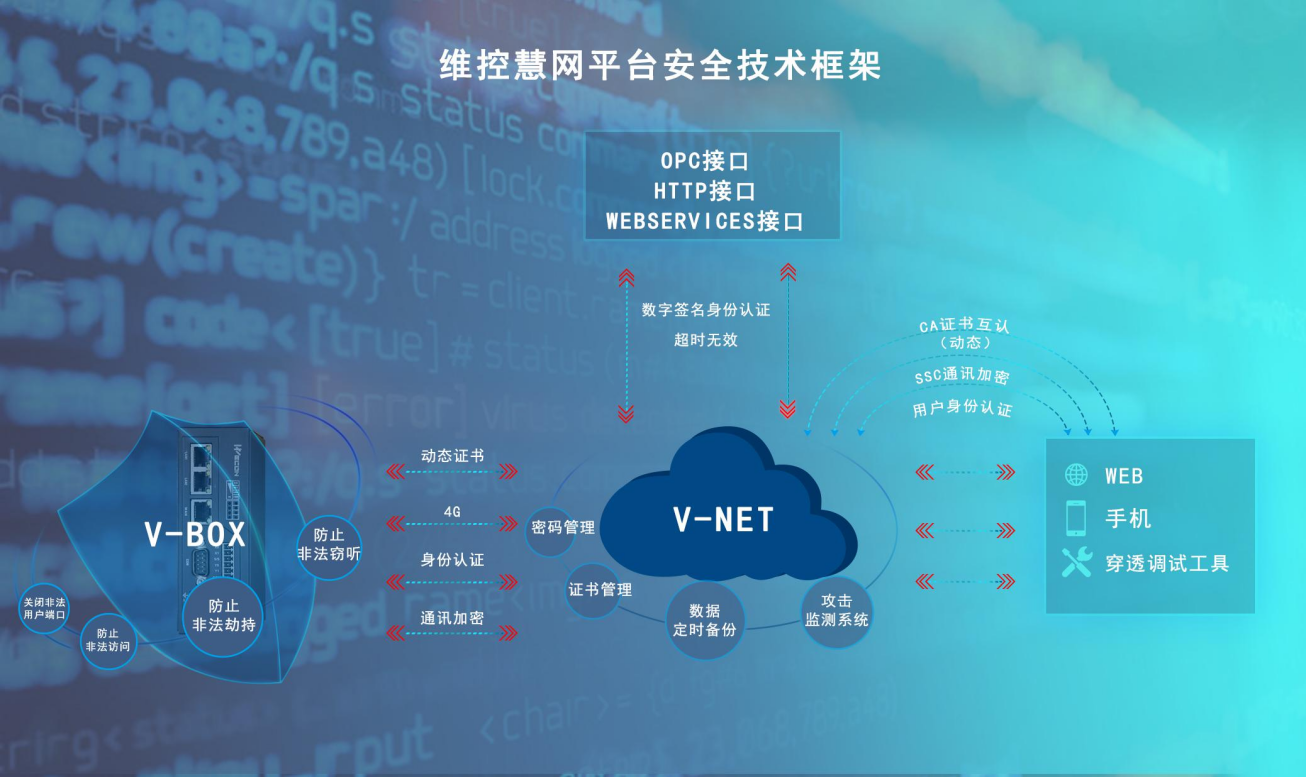

慧盒是专门针对物联网系统应用推出的前置智能数据采集，能接入市面上主流的PLC，数据通过以太网，4G网络远传到云端数据服务器中，网络断线时可以将数据本地存储，重连后断点续传，保证系统数据的完整性。

(4)应用层

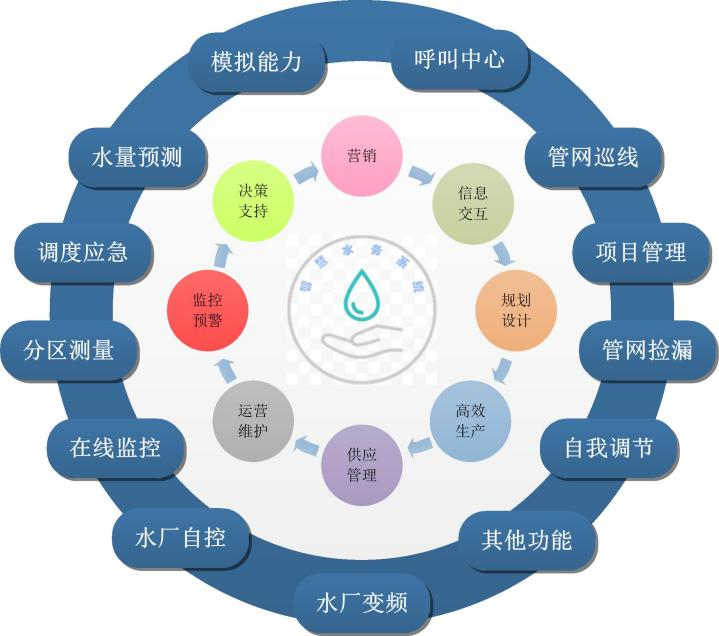

应用层是物联网和用户的接口，它与行业需求结合，实现物联网的智能应用。慧网物联网云平台是物联网应用层的基础平台，只需要简单的配置慧盒联网，其他所有功能都在云端完成，灵活配置实时数据，趋势图，报表，告警，手机app 等，无需懂得编程，熟练操作电脑的高中生即可完成。如管道压力，水池水位等，收集每个节点的数据，进行存储和管理实现整个测试点的信息动态显示。对异常状态自动报警，并将报警信息邮件通知或者手机微信。

大屏监控显示

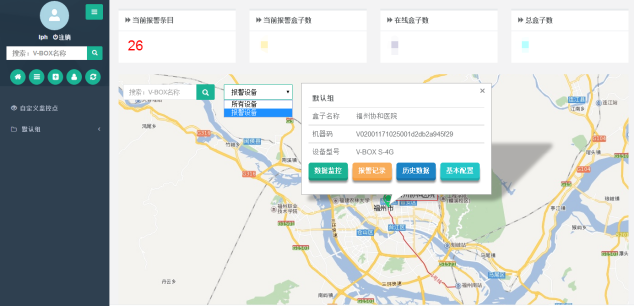

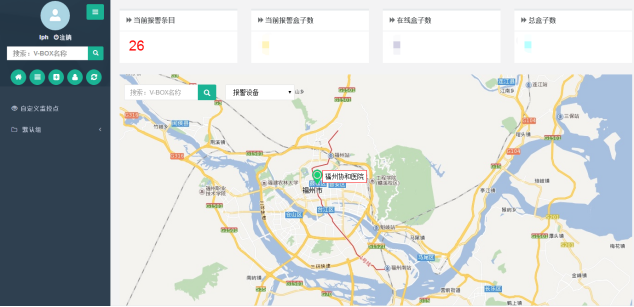

基于地图显示空压机所在地的设备统计，正常运行的设备数，停机设备数，设备故障率、各项统计分析报表等。

点选设备的具体运行的实时状态，显示各种参数，让用户对设备的运行状态了如指掌。
