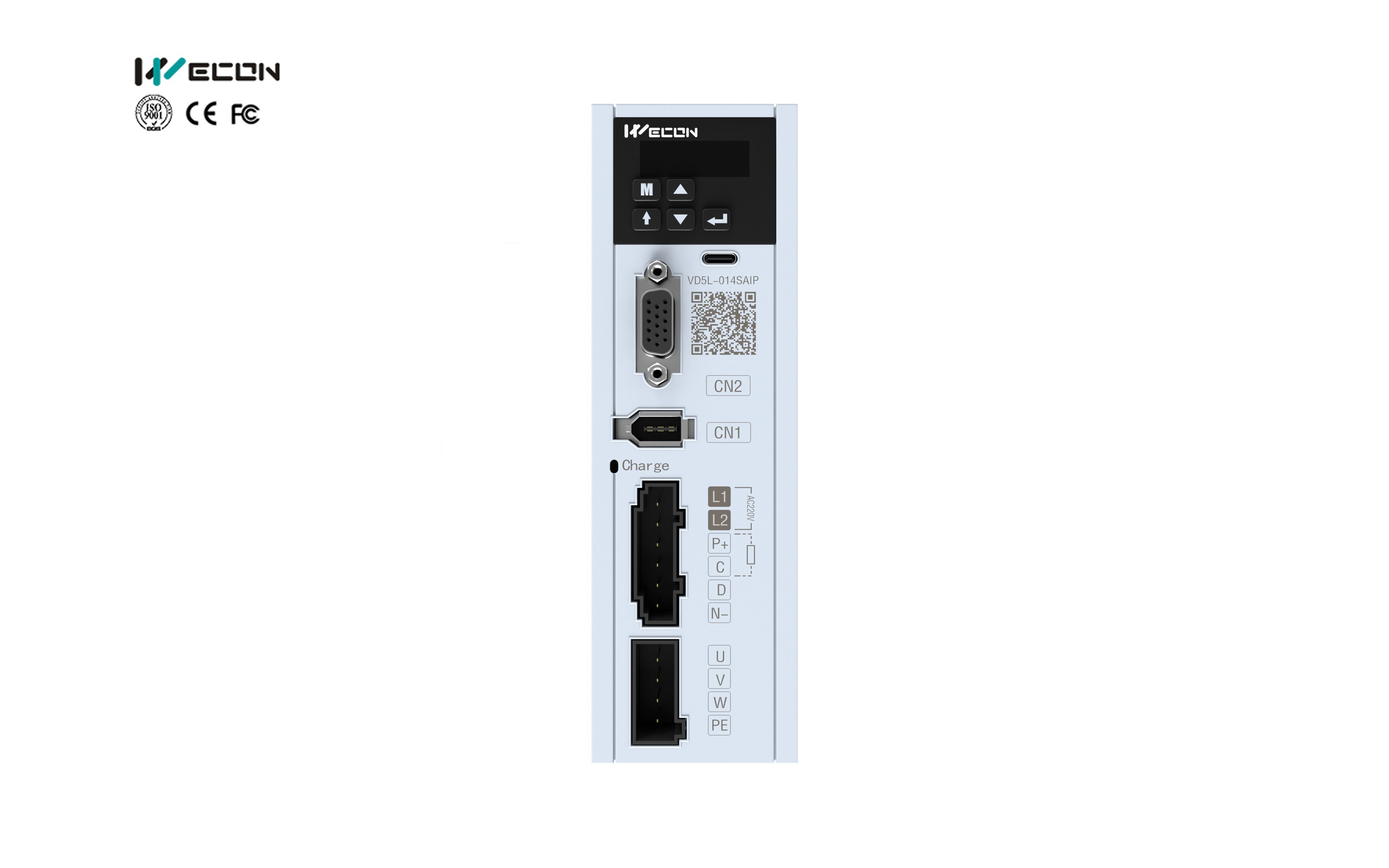

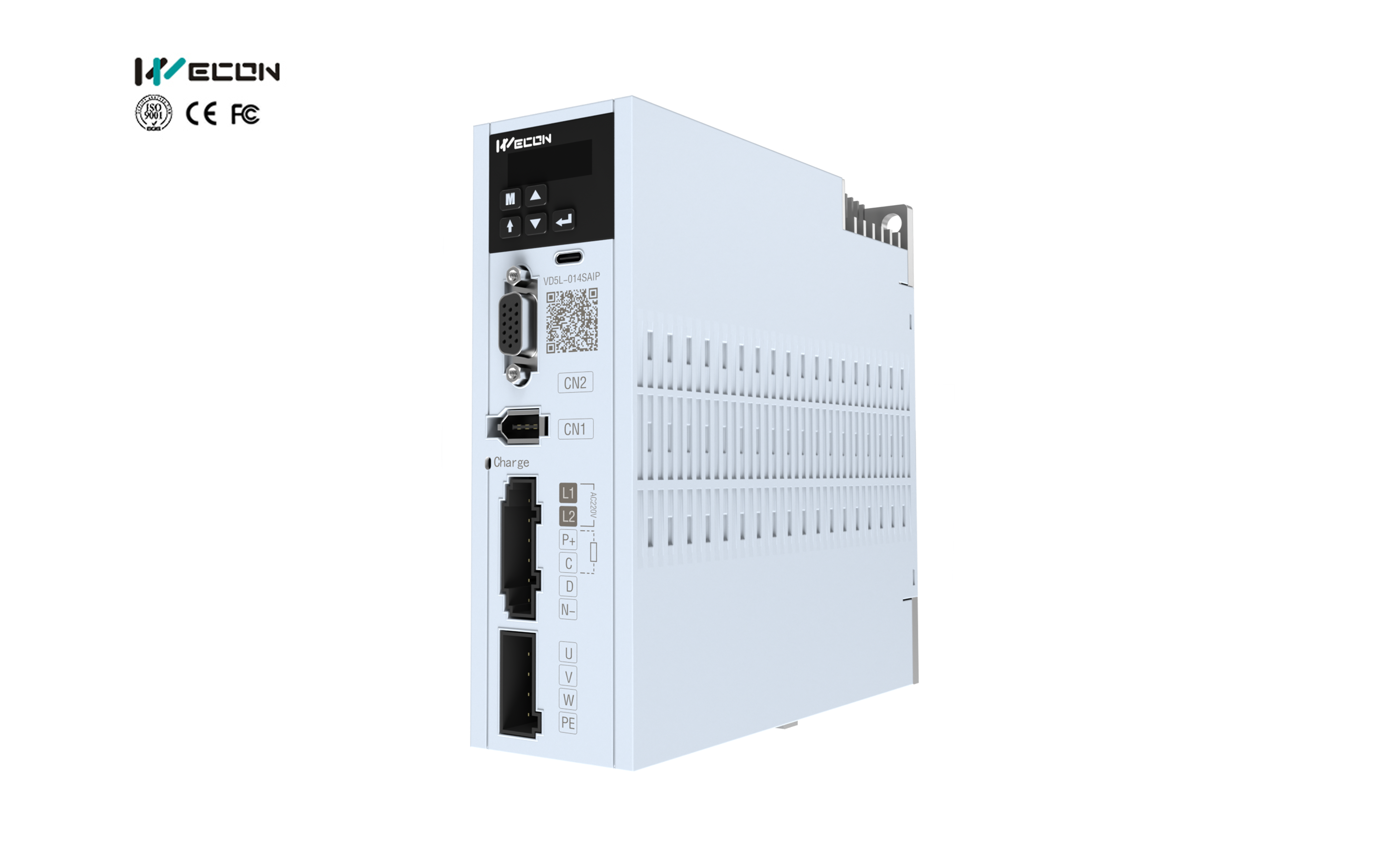

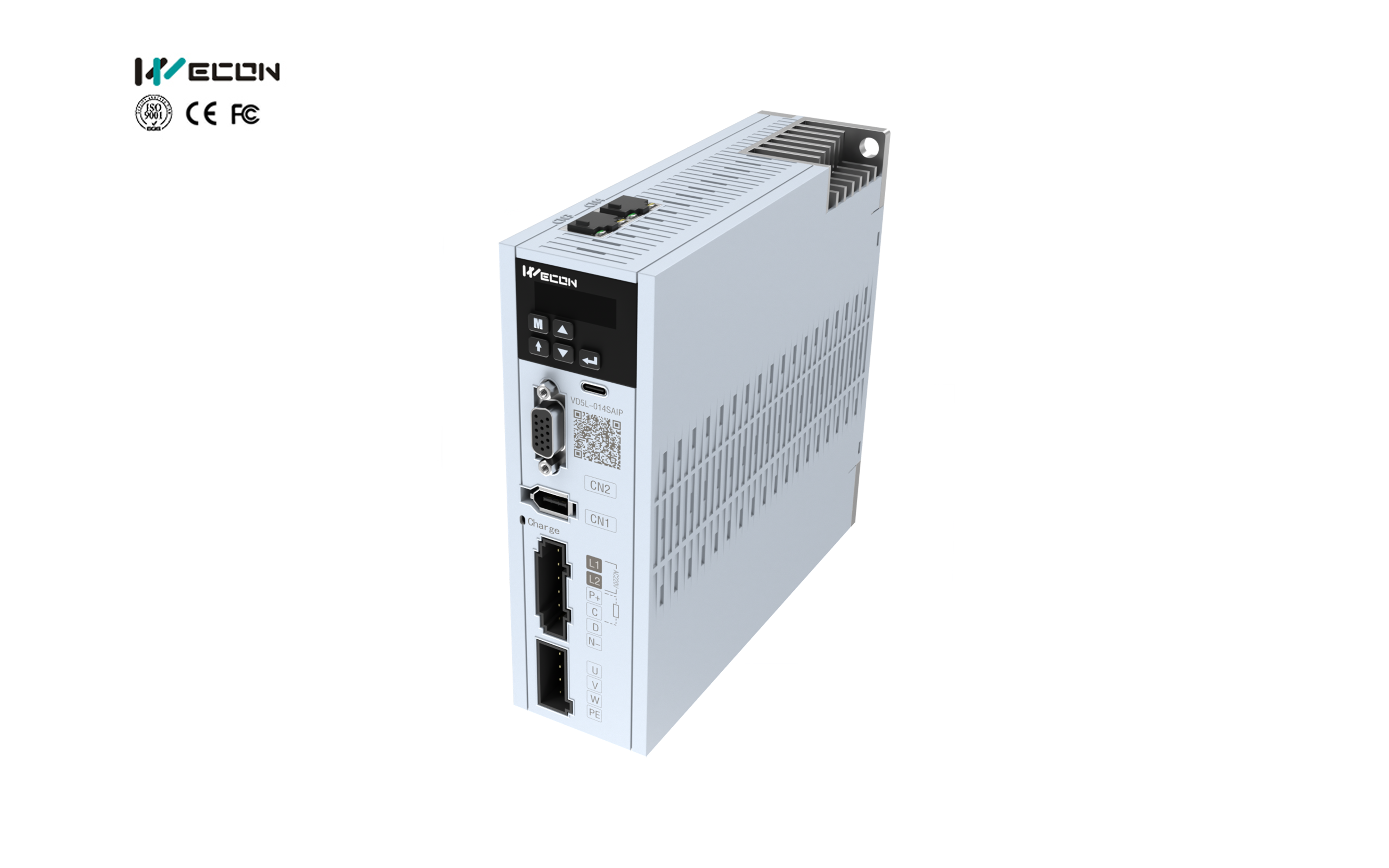

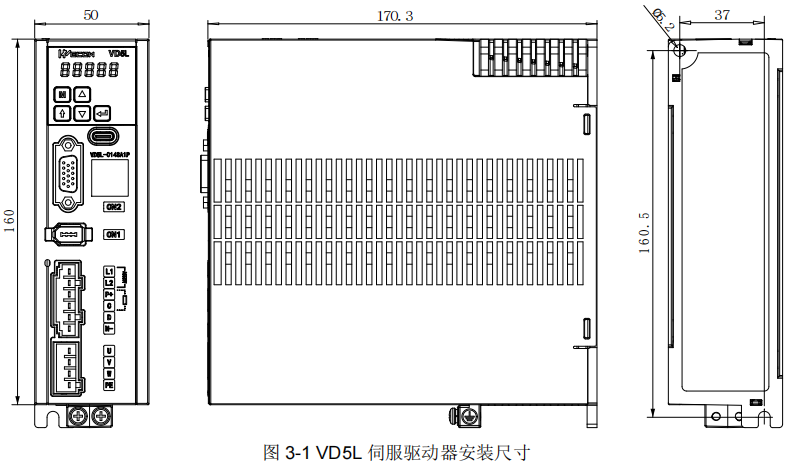

VD5L-003SA1P

220V

3A

VD5L-010SA1P

220V

10A

VD5L-014SA1P

220V

14A

VD5L-015SA1P

220V

15A

基本规格

电源

220V供电

控制方式

IGBT PWM控制正弦波电流驱动

编码器反馈

17bit/23bit绝对值编码器

控制信号输入

4个DI输入，根据功能码配置选择输入功能

控制信号输出

3个DO输出，根据功能码配置选择输出功能

通讯功能

上位机通讯

Type-C接口。可通过电脑上位机进行功能码参数设定，监视状态，查看波形，参数自整定等

制动电阻

内置制动电阻，支持外部制动电阻

通用功能

自动参数整定

可通过上位机配合进行自动负载惯量识别和自动刚性等级，参数自整定

波形查看

可通过上位机观察实时转速/转矩/位置偏差等数据的波形

波形存储

波形采集频率1K Hz,最长可以保存10s的原始波形数据

参数导入导出

支持批量参数导入，导出；支持SDO下载

振动抑制

通过设定陷波器参数

保护功能

过压，欠压，过流，超速，过载，过热，
编码器故障，位置偏差过大，转矩限制，转速限制等

抱闸

支持抱闸输出控制

通用控制DI输入

故障与警告清除(A-CLR)、正转驱动禁止(POT)
反转驱动禁止(NOT)、紧急停机(E-STOP)

通用控制DO输出

伺服准备好(RDY)、故障信号(ALM)、警告信号(WARN)、旋转检测(TGON)
零速信号(ZSP)、转矩限制中(T-LIMIT)、速度受限(V-LIMIT)
伺服开启状态输出(SRV-ST)、伺服抱闸输出(BRK-OFF)、通信VDO

EtherCAT

相关

EtherCAT

相关

通讯协议

EtherCAT协议

支持服务

CoE(PDO,SDO)

同步方式

DC-分布式时钟

物理层

100BASE-TX

波特率

100 Mbit/s(100Base-TX)

双工方式

全双工

拓扑结构

环形、线形

传输媒介

带屏蔽的超5类或更好网线

传输距离

两节点间小于100M(环境良好，线缆优良)

帧长度

44字节~1498字节

过度数据

单个以太网帧最大1486字节

同步抖动

<1μs

分布时钟

64位

EEPROM容量

8k bit初始化数据通过EtherCAT主站写入

控制模式

及性能

控制模式

CSP、HM、CSV、CST、PT

同步周期

125μs
