最大支持扩展模块数量

16个

32个

额定输入电压

DV 24V±10%，100mA（不含扩展模块）

通讯接口

RJ45x2，EtherCAT通讯协议，性能100Mbps

EtherCAT IN:接口为 EtherCAT输入口:

EtherCAT OUT:接口为EtherCAT输出。

传输距离

两节点之间通讯线长度≤100m

传输介质

超五类线及以上

单台 AP 过程数据

输入、输出最大 1024 字节

同步周期

最小125us

允许瞬间断电时间

10ms

冲击电流

≤45A (带最大模块负载时)

电源保护

防反接保护、过流保护、浪涌吸收

固件升级

支持

使用环境

无腐蚀性、可燃性气体，无大量导电性尘埃(灰尘)

环境温度

工作温度:-20℃~55℃

存储温度:-40℃~70℃

环境湿度

工作湿度:10%~90%RH(无凝露)

存储湿度:≤90%RH(无凝露)

海拔

0-2000m

安装

通过卡扣安装在DIN46277(宽35mm)导轨上

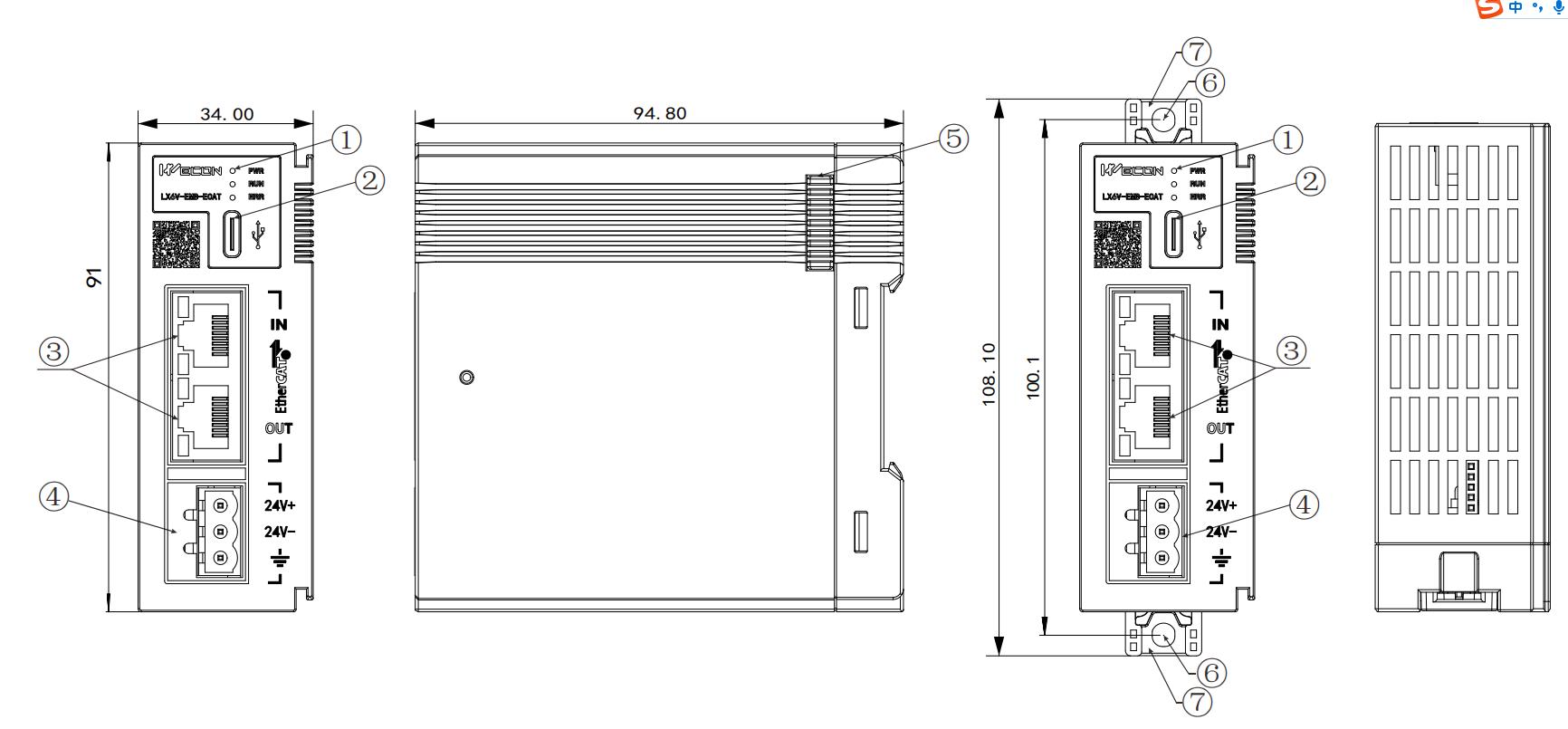

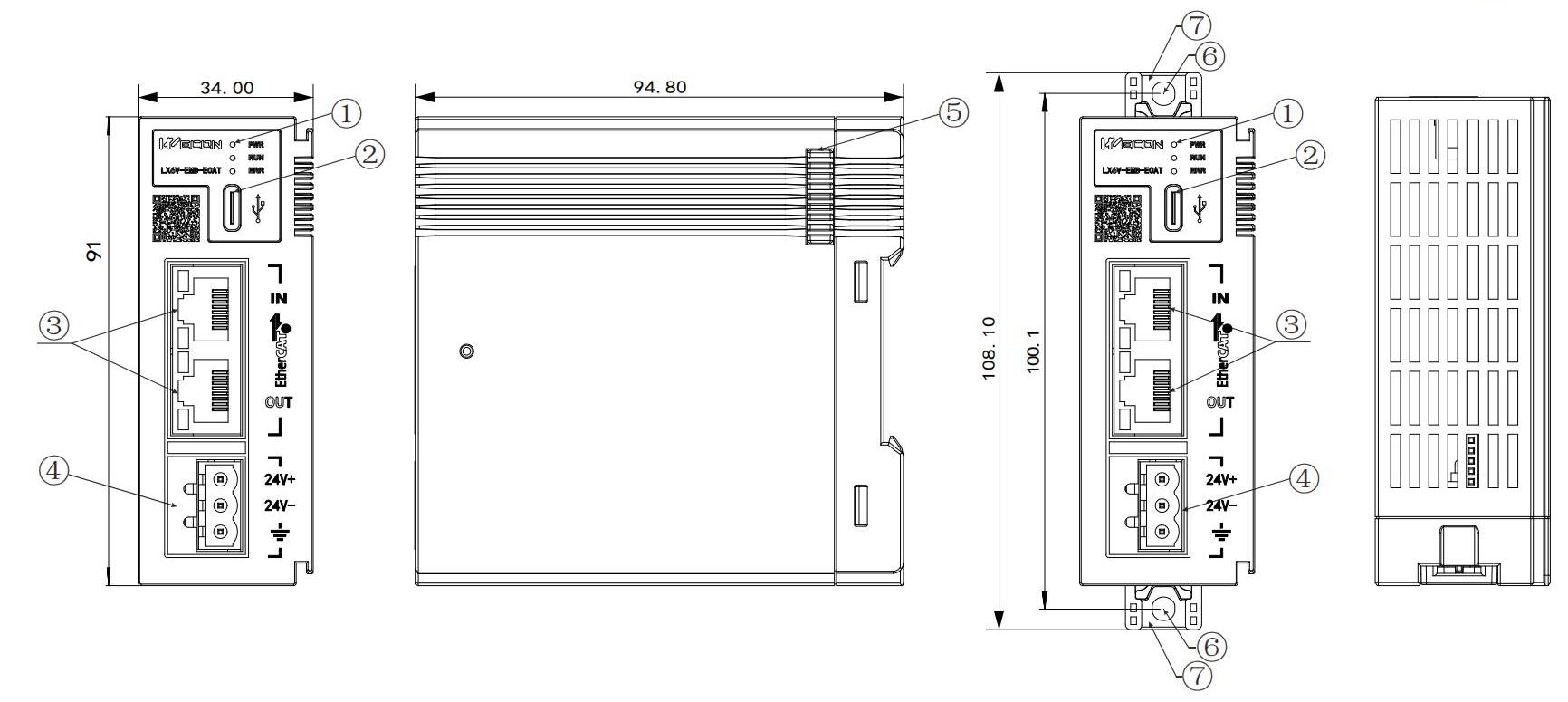

外型尺寸

91.0*34.0*94.8mm

支持模块类型

LX6V系列扩展模块
