LX6主机型号 | 输入/输 出点数 | 输出 类型 | 物理尺寸 (mm) | 高速计数 | 电子凸轮 | 高速输出 | RS485串口 | EtherCAT 轴数 | 扩展模块 数量 | 电源 类型 | 以太网 |
LX6V-0808MT-DB | 08/08 | 晶体管 | 85x90x110 | 4 | 是 | 4 | 2 | 16轴 | 32 | DC | 千兆以太网 |
LX6V-0808MT-DC | 08/08 | 晶体管 | 85x90x110 | 4 | 是 | 4 | 2 | 32轴 | 32 | DC | 千兆以太网 |
LX6V-0808MT-DD | 08/08 | 晶体管 | 85x90x110 | 6 | 是 | 4 | 2 | 64轴 | 32 | DC | 千兆以太网 |
LX6V-0808MT-DE | 08/08 | 晶体管 | 85x90x110 | 6 | 是 | 4 | 2 | 128轴 | 32 | DC | 千兆以太网 |
产品型号 | LX6V-0808MT |
执行方式 | 循环扫描 / 中断方式 |
编程方式 | 指令表 / 梯形图 / FB/FC/ST |
指令种类 | 基本指令：29 / 应用指令：170 |
执行时间 | 基本指令 0.01-0.02μs |
程序容量 | 5MB |
下载和监控 | 编程电缆线（串口型） |
EtherNet | |
USB TYPE-C | |
高速脉冲输出 | 晶体管型 6路 200K Hz |
高速计数器中断 | 100路 |
定时中断 | 100路，支持0.1ms 中断 |
外部输入中断 | X0-X7 同时支持上升沿，下降沿 |
高速输入单相 | 4路150K Hz |
高速输入AB相 | 4路 150K Hz 支持2,4倍频 |
掉电保存功能 | 可通过软件调整 |
存储介质 | Flash |
数字滤波 | 对所有输入端进行数字滤波 |
串口通讯 | RS485，RS485 |
环境温度 | 工作温度：0~55℃ / 保存温度：-20~70℃ |
环境湿度 | 35~85%RH（无凝露） |
耐冲击 | 符合JIS C 0040 标准 |
耐噪声 | 符合IEC61000-4-4和GB/T 17626.4：噪声电压幅值1KVP-P、10μs脉宽、0.3S周期、边沿5ns；持续作用1分钟。 |
TF | 支持 |
EtherNet | 1000M 以太网 |
EtherCAT | 最多可带128轴伺服轴 |

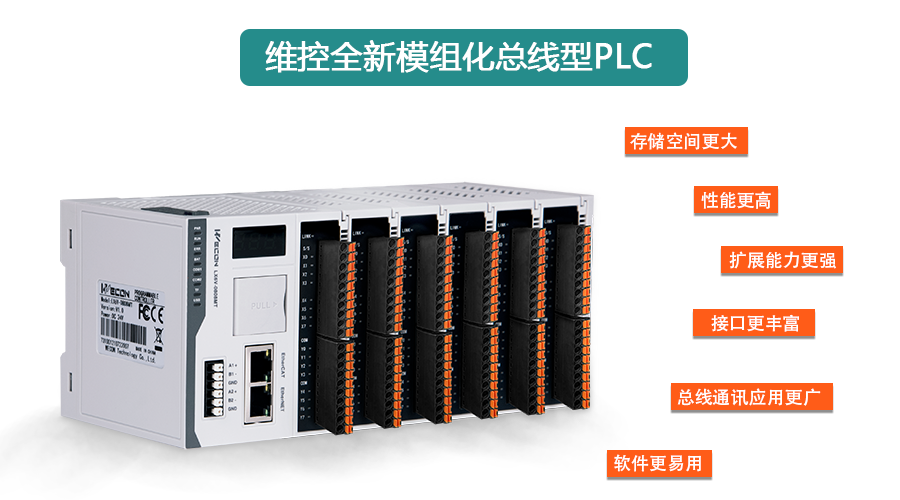

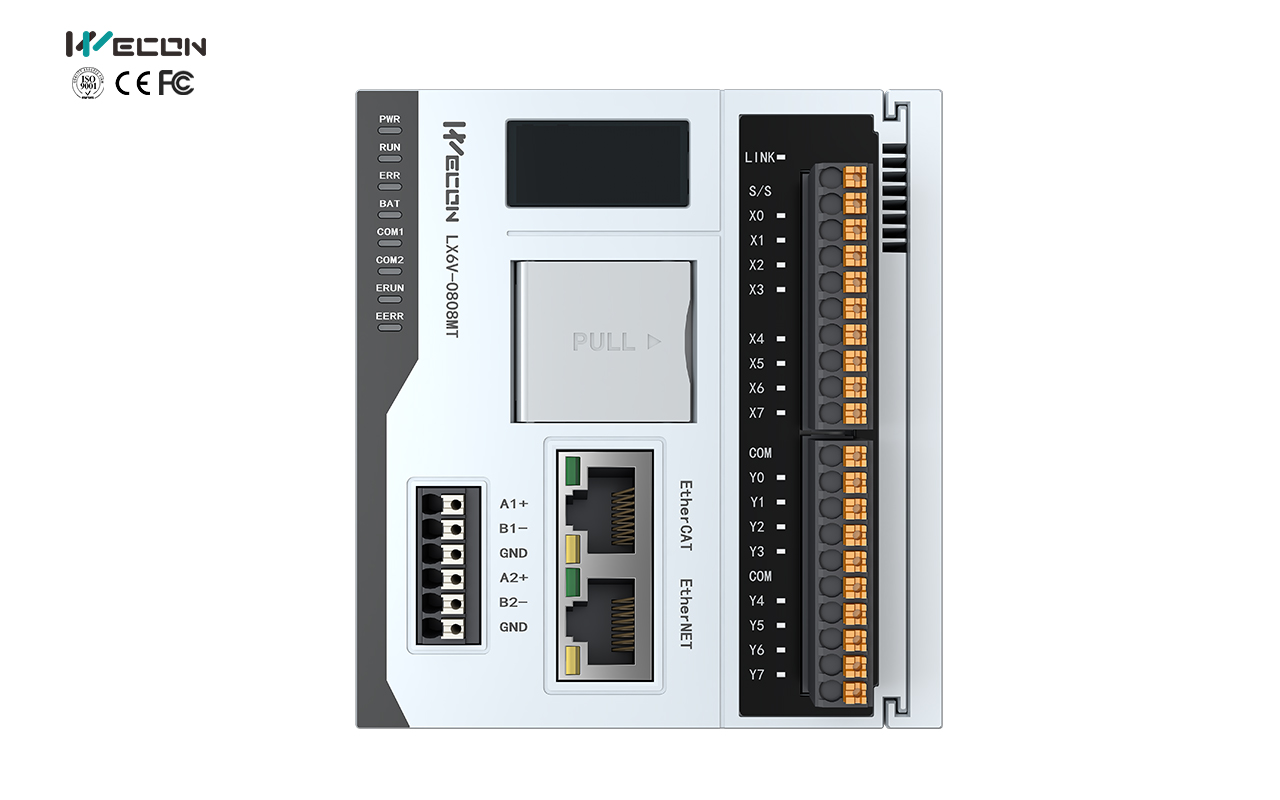

维控首款应用EtherCAT 总线型PLC—— LX6V ，正式发售。
性能更高
维控 LX6V系列PLC ，作为全新产品，全线升级，性能更高，处理速度更快。

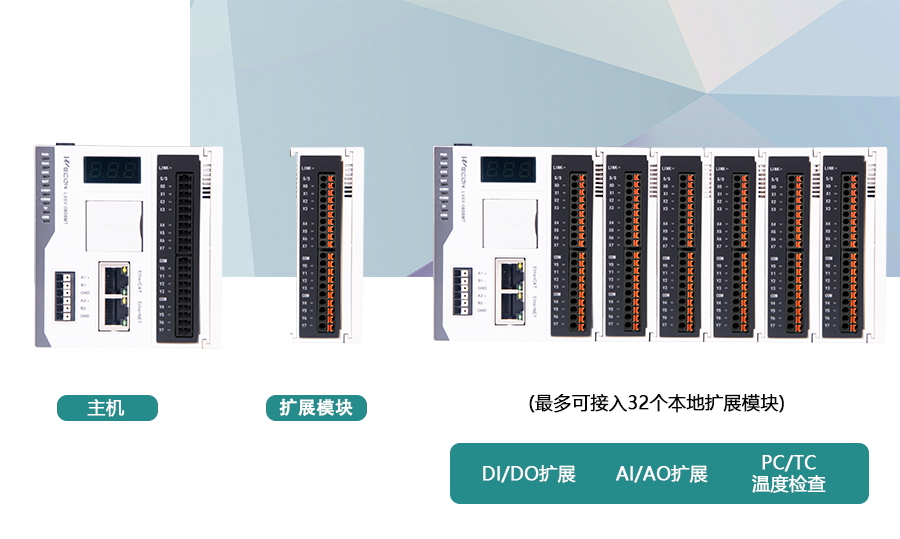

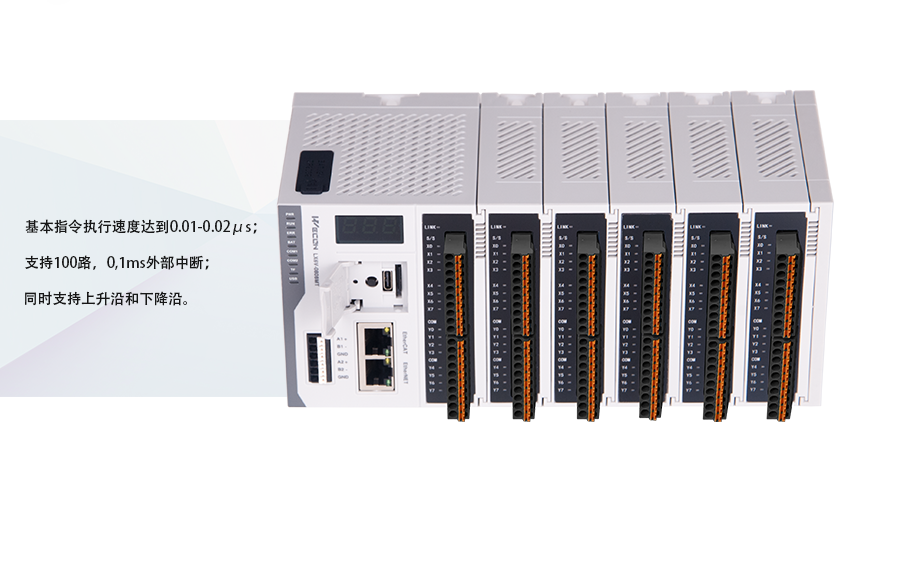

维控 LX6V系列PLC的模块全新升级，更小巧精致，一个主机最多可以接入32个本地扩展模块。
存储空间更大

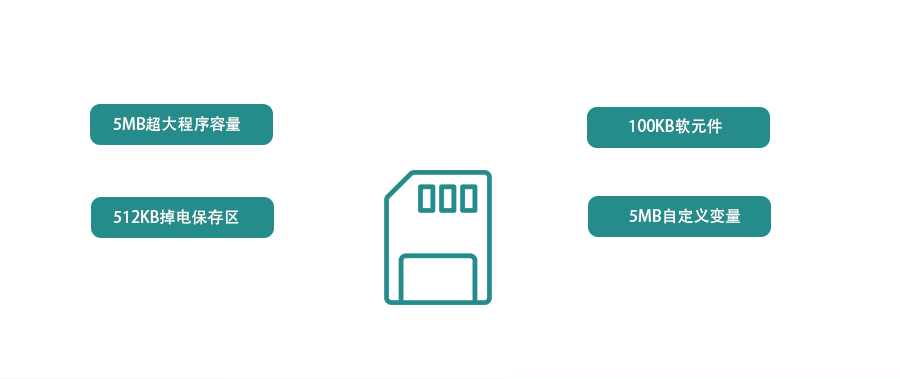

维控 LX6V系列PLC的程序容量为5MB，可满足绝大多数工业制造场合的应用需求。
接口更丰富

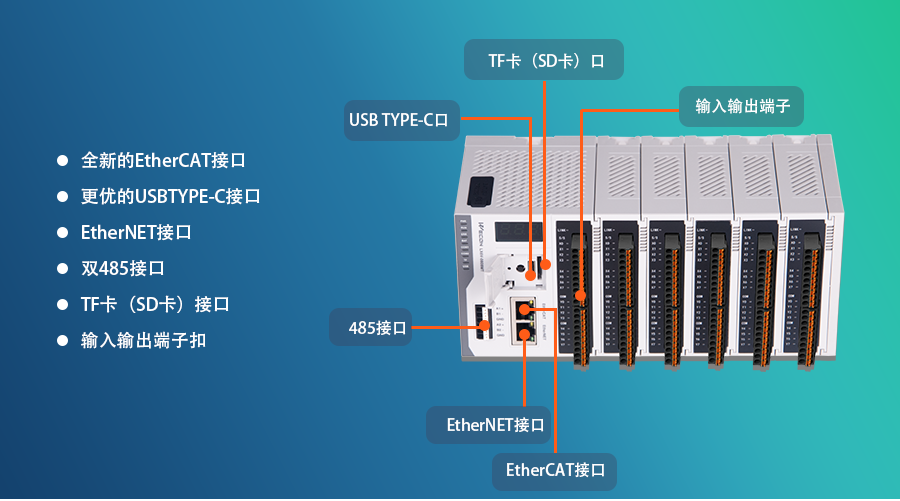

维控 LX6V系列PLC，新增全新的EtherCAT接口和USB TYPE-C接口，满足当下主流的通讯需求。
总线通讯应用更广
维控 LX6V系列PLC，新增EtherCAT总线接口，支持RS485自定义协议、modbus-RTU协议，可广泛应用于包装机械、纺织机械、磨床、工业机器人、高楼电梯等领域。
软件更易用

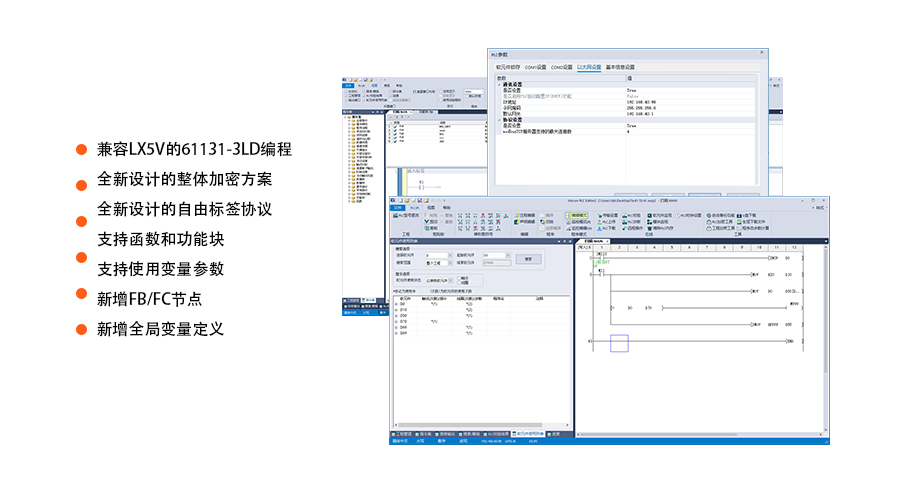

维控 LX6V系列PLC的软件兼容LX5V的Wecon PLC Editor2软件，易上手好操作。

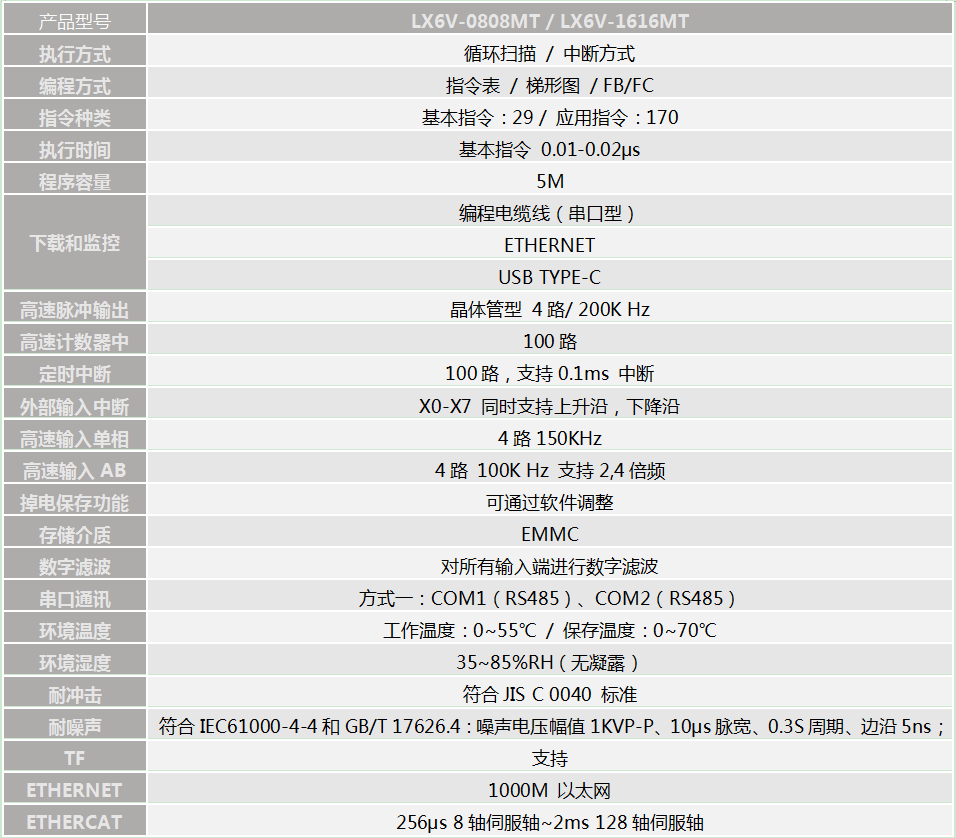

维控 LX6V系列PLC的规格参数表如下▼
